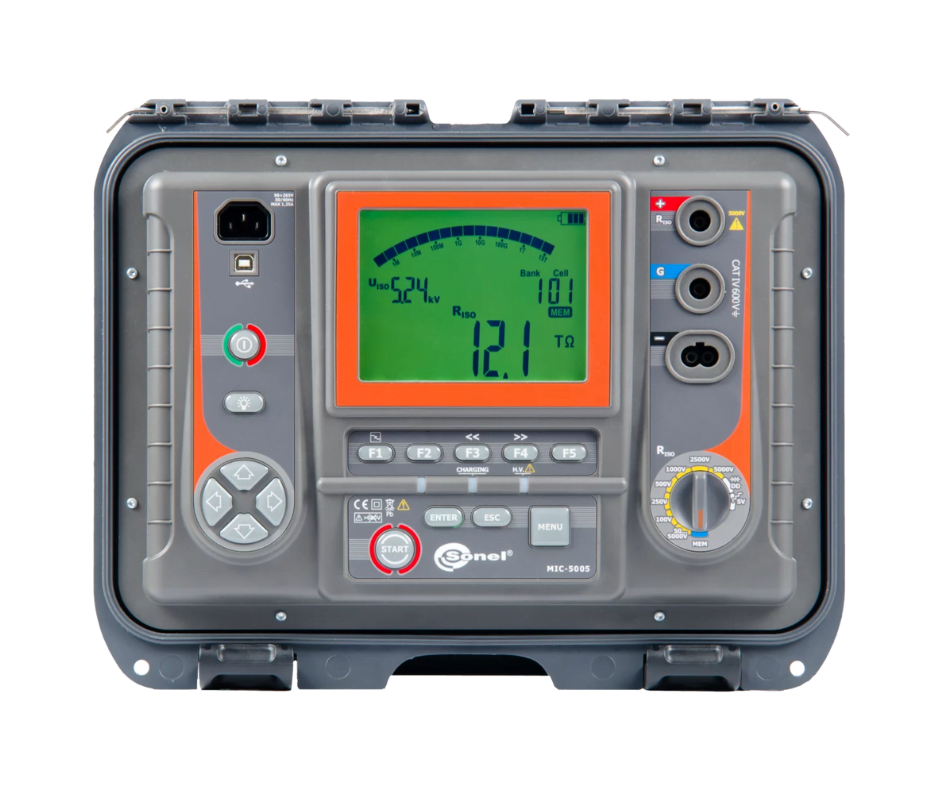

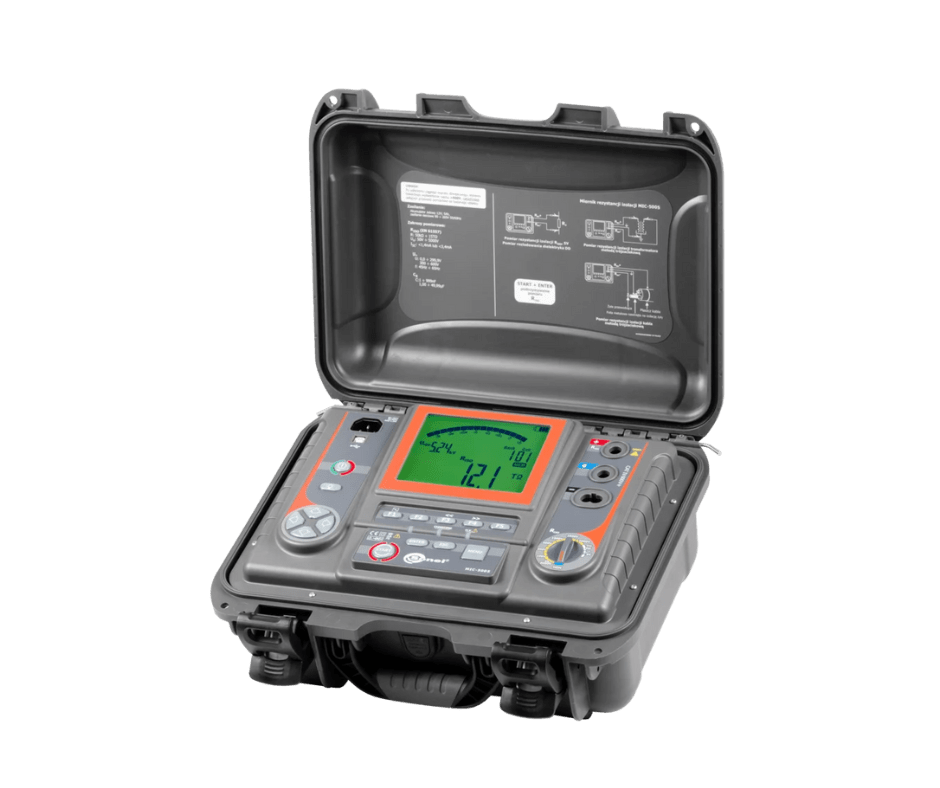

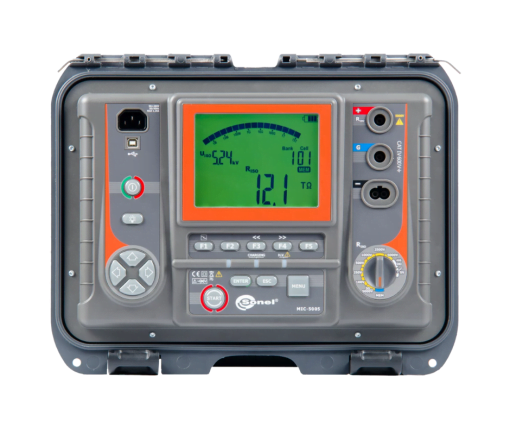

SONEL MIC-5005 / Medidor de resistencia de aislamiento 5KV-15 T
Ensayos de aislamiento de alta tensión con precisión y seguridad certificada
Cod. fabricante: WMUSMIC5005
El MIC-5005 de Sonel permite medir resistencia de aislamiento hasta 15 TΩ con hasta 5 kV, ideal para ambientes con ruido electromagnético. Alta precisión, algoritmos inteligentes de detección de tensión y accesorios certificados. Cumple EN 61557.
Instrumento profesional para mediciones de aislamiento en condiciones exigentes
El medidor Sonel MIC-5005 está diseñado para realizar mediciones precisas de resistencia de aislamiento hasta 15 TΩ, incluso en condiciones electromagnéticas adversas, gracias a sus filtros digitales avanzados y algoritmos exclusivos de reconocimiento de tensión. Ideal para instalaciones industriales, eléctricas o de telecomunicaciones donde se requiere alta fiabilidad, el equipo soporta tensión de prueba seleccionable desde 50 V hasta 5000 V, con paso ajustable según rango (10 V o 25 V).
El instrumento realiza mediciones con 2 o 3 cables, permitiendo descargas automáticas y seguras del objeto al finalizar la medición. También mide corriente de fuga, capacitancia durante el ensayo y calcula automáticamente coeficientes de absorción dieléctrica como PI, DAR, Ab1 y Ab2, con cronómetros configurables de hasta 99 minutos.
El MIC-5005 destaca por su resistencia a interferencias, admitiendo cables de hasta 20 metros, y por su compatibilidad con entornos contaminados o ruidosos eléctricamente. Integra memoria interna para 11.880 registros con conexión inalámbrica Bluetooth y USB. Su diseño robusto cumple con la norma EN 61557, y está equipado con accesorios certificados hasta 11 kV, garantizando máxima seguridad en mediciones de alta tensión.
Recomendado para: instaladores eléctricos, empresas de mantenimiento, auditorías SEC y pruebas de confiabilidad eléctrica
Documentacion
Especificaciones Tecnicas
Medición de resistencia de aislamiento
- Rango de medida según IEC 61557-2
RISOmin = UISOnom/IISOmax = 50 kΩ…15,0 TΩ (IISOmax =1,2 mA o 3 mA)
| Rango | Resolución | Precisión |
|---|---|---|
| 0…999 kΩ | 1 kΩ | ±(3% v.m. + 10 dígitos) |
| 1,00…9,99 MΩ | 0,01 MΩ | ±(3% v.m. + 10 dígitos) |
| 10,0…99,9 MΩ | 0,1 MΩ | ±(3% v.m. + 10 dígitos) |
| 100…999 MΩ | 1 MΩ | ±(3% v.m. + 10 dígitos) |
| 1,00…9,99 GΩ | 0,01 GΩ | ±(3% v.m. + 10 dígitos) |
| 10,0…99,9 GΩ | 0,1 GΩ | ±(3% v.m. + 10 dígitos) |
| 100…999 GΩ | 1 GΩ | ±(3,5% v.m. + 10 dígitos) |
| 1,00…9,99 TΩ | 0,01 TΩ | ±(7,5% v.m. + 10 dígitos) |
| 10,0…15,0 TΩ | 0,1 TΩ | ±(10% v.m. + 10 dígitos) |
“v.m.” – valor medido
Valores de la resistencia medida dependen de la tensión de medición
| Tensión UISO | Rango de medición |
|---|---|
| 250 V | 500 GΩ |
| 500 V | 1 TΩ |
| 1000 V | 2,00 TΩ |
| 2500 V | 5,00 TΩ |
| 5000 V | 15,0 TΩ |
Medición de capacidad
| Rango | Resolución | Precisión |
|---|---|---|
| 0…999 nF | 1 nF | ±(5% v.m. + 5 dígitos) |
| 1,00…49,99 μF | 0,01 μF | ±(5% v.m. + 5 dígitos) |
- Capacidad resultante se muestra en la pantalla después de RISO
- Para las tensiones inferiores a 100 V, el error de medición de la capacidad no está especificado
| Peso | 10.4 kg |
|---|---|
| Dimensiones | 44 × 33 × 31 cm |
