Localización de la falla y medición de aislamiento

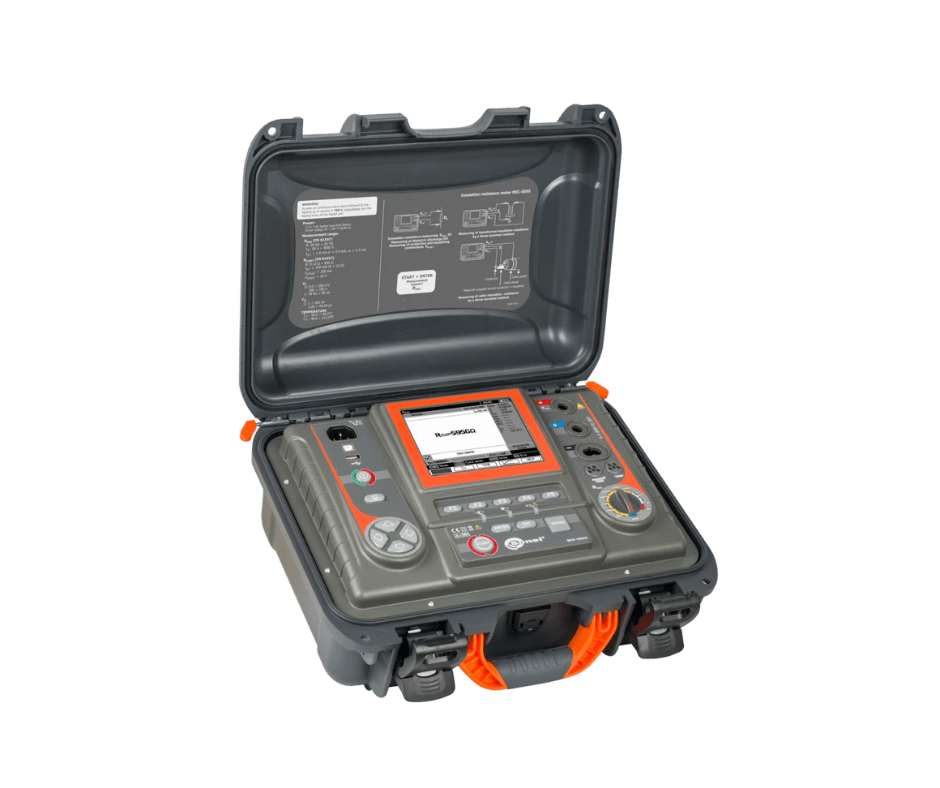

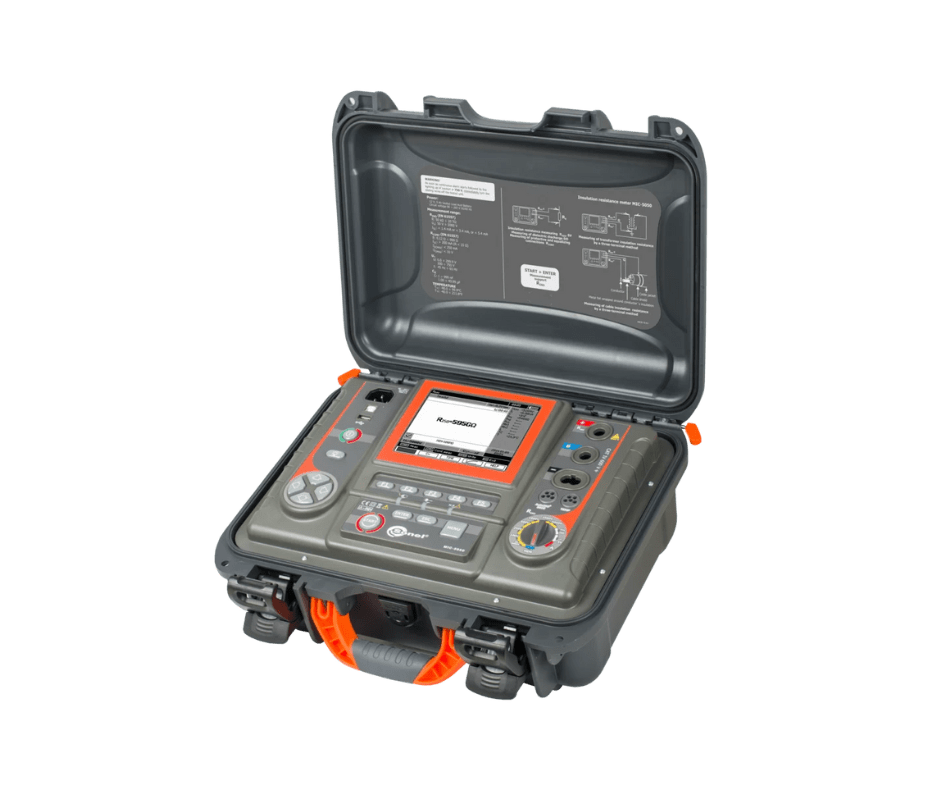

El medidor de resistencia de aislamiento MIC-5050 es una herramienta fiable para medir la resistencia de aislamiento de hasta 20 TΩ. Está diseñado para controlar la protección contra incendios en el sistema eléctrico y energético de la corriente alterna. Se utiliza para realizar mediciones que determinan el estado de seguridad de la instalación.
El medidor se recomienda a los servicios de energía eléctrica que controlan el estado de los materiales aislantes eléctricos.
Aplicaciones
El medidor MIC-5050 está diseñado para medir la resistencia de aislación de los objetos de energía eléctrica, es decir, cables de un solo núcleo y múltiples núcleos, transformadores, motores y generadores, capacitores, interruptores y otros dispositivos instalados en las estaciones de energía. Además, está dedicado a mediciones en áreas con perturbaciones electromagnéticas, es decir subestaciones eléctricas con una tensión de 765 kV o superior.
Características del equipo
Inversor de HV altamente eficiente, con tensión de prueba de 5 kV y corriente de 6 mA, ideal para medir la resistencia de aislamiento hasta 20 TΩ. Al lograr este resultado hace que este equipo no tenga rival. La medición de resistencia de tres cables, realizada con el cable “GUARD”, elimina la corriente de fuga en la superficie causada por el aislamiento contaminado, lo que aumenta la confiabilidad de los resultados obtenidos.
El equipo mide la temperatura del objeto probado, que es necesario para determinar el factor de corrección de temperatura para RISO. Además, indica el coeficiente de absorción (DAR – relación de absorción dieléctrica), el índice de polarización PI y el valor de descarga dieléctrica (DD). El dispositivo permite al usuario evaluar el estado del aislamiento, aplicando tensión de prueba de manera incremental en pasos (SV). Esta solución garantiza que un dieléctrico en buen estado proporcionará los mismos resultados, independientemente de la tensión aplicada. Las desviaciones en valores de resistencia obtenidos de aprox. el 25%, observado en la tabla en la tabla en los pasos individuales, puede indicar los defectos de aislación potenciales.
El MIC-5050 tiene la capacidad única de realizar mediciones en cables de múltiples hilos, en un solo paso de conexión, utilizando el adaptador AutoISO-5000. Esta solución reduce la duración de las mediciones en objetos repetitivos, como los cables de los sistemas de alumbrado público. El inversor con una potencia de casi 60 W puede intensificar el punto de daño del cable, lo que facilita encontrar la ubicación de la falla utilizando un método reflectométrico, por ejemplo con el equipo TDR-420.
Filtros digitales incorporados, con un tiempo promedio de 10, 30, 60, 100, 200 segundos y la solución “inteligente” garantiza resultados de medición estables en áreas de fuerte interferencia electromagnética.
Análisis de datos

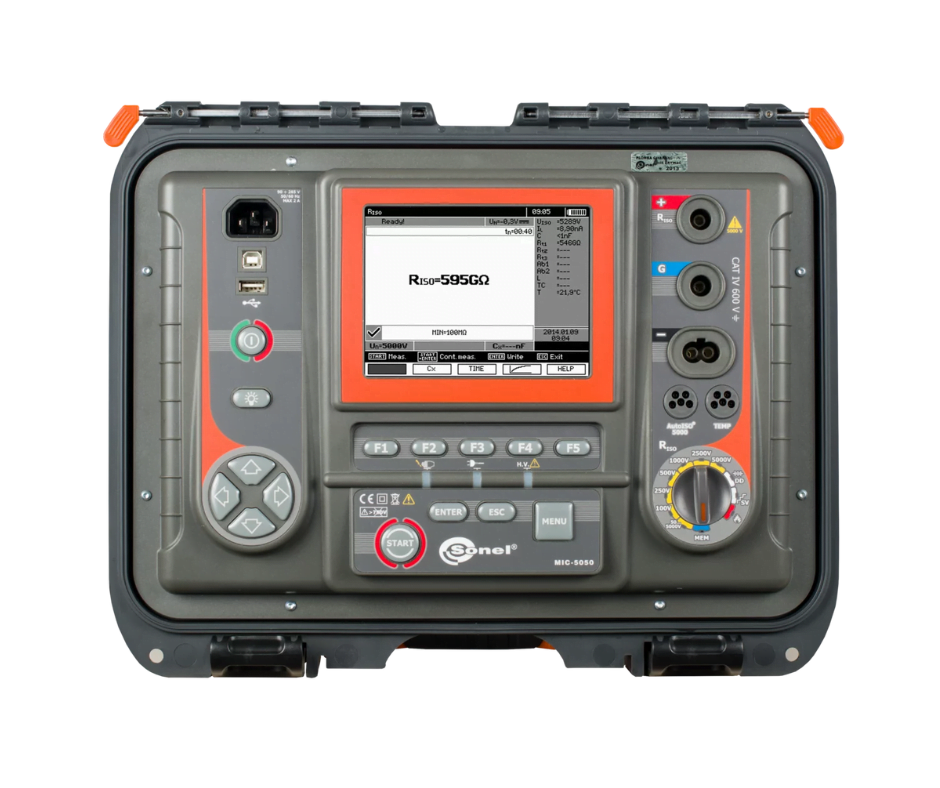

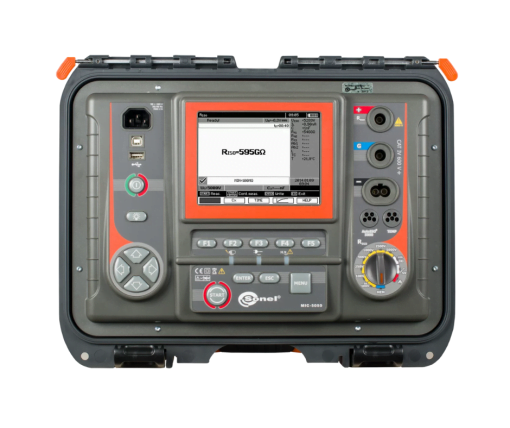

El dispositivo, con su pantalla gráfica retroiluminada, puede mostrar una forma de onda de resistencia de aislamiento, tensión y corriente en función del tiempo. El usuario, basándose en la tendencia mostrada por la forma de onda, puede evaluar rápidamente la condición del aislamiento justo después de comenzar la medición. Esto proporciona un control total sobre el objeto probado y una imagen clara del aislamiento probado. Además, con cursores móviles, el usuario puede trazar el curso de la medición y verificar los valores de resistencia obtenidos en cualquier momento de la medición actual y de las mediciones tralizadas en el pasado. Despues de instalar la aplicación móvil, como parte del conjunto, el usuario recibe el software Sonel Reader para recopilar datos históricos y compararlos con los resultados actuales, transferidos desde la extensa memoria del equipo. Esta solución ayuda al usuario a preparar informe de mediciones, realizar un seguimiento de la deterioro del aislamiento y planificar los trabajos de mantenimiento / reparación.
