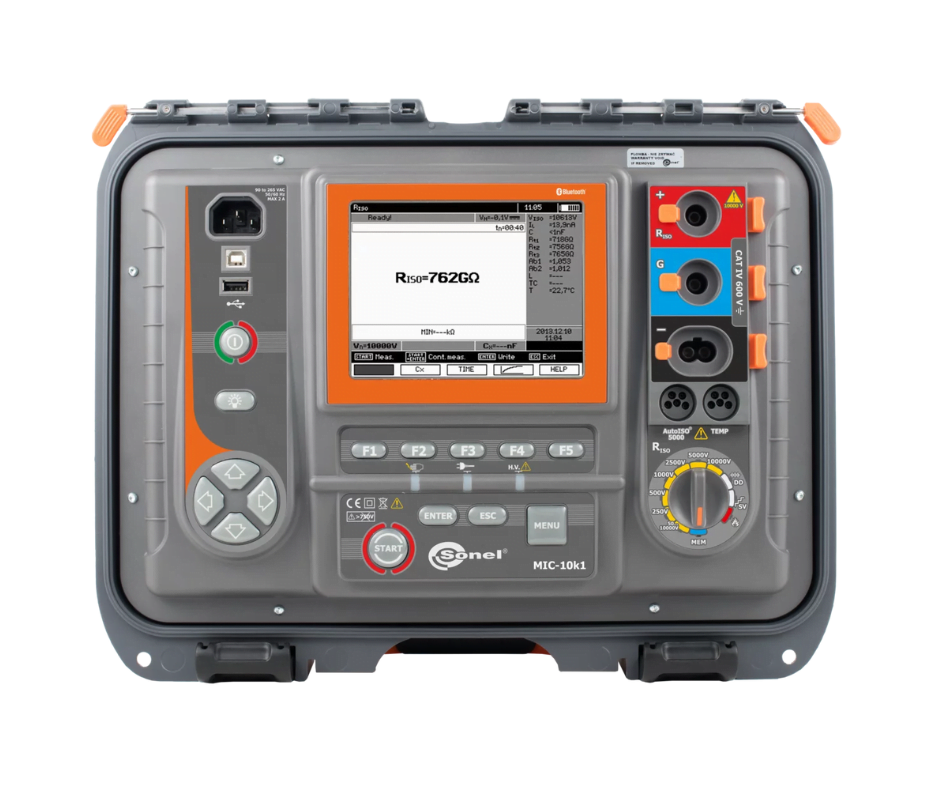

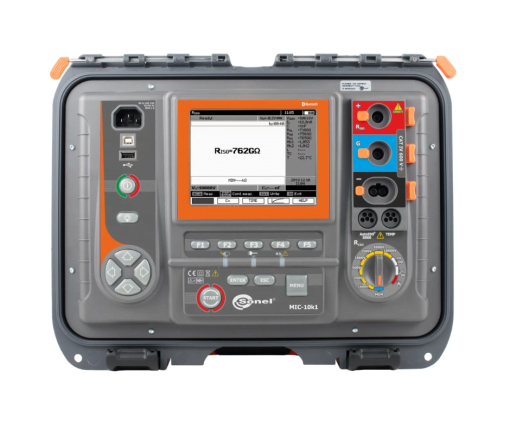

SONEL MIC-10K1 / Medidor de resistencia de aislamiento 10KV-40 T
Medición precisa y segura de aislamiento en cables, transformadores y motores
Cod. fabricante: WMESMIC10K1
El Sonel MIC-10k1 es un medidor de resistencia de aislamiento de alta tensión diseñado para uso profesional en cables, transformadores, motores, generadores e instalaciones eléctricas industriales. Gracias a su capacidad de medición hasta 40 TΩ y tensiones de prueba ajustables hasta 10.000 V, permite identificar fallas, envejecimiento o degradación de materiales dieléctricos con total confiabilidad. Certificado bajo normativa RIC N°19 y norma IEC 61010-1, está preparado para operar en entornos con alta interferencia electromagnética.
Diagnóstico avanzado de aislamiento eléctrico con hasta 10 kV de tensión de prueba
El MIC-10k1 de Sonel representa la tecnología más avanzada en pruebas de aislamiento, integrando múltiples funciones que permiten realizar evaluaciones precisas en ambientes industriales, subestaciones y centrales eléctricas de alta tensión (hasta 765 kV). Su sistema de medición de tres hilos con terminal GUARD elimina errores provocados por corrientes de fuga superficiales, aumentando la confiabilidad de las mediciones.
Características destacadas:
-
Rango de medición hasta 40 TΩ
-
Tensiones de prueba programables desde 50 V hasta 10.000 V en pasos de 10V o 25V
-
Corriente de prueba seleccionable: 1,2 mA, 3 mA o 6 mA
-
Medición de parámetros dieléctricos críticos: PI, DAR, DD, Ab1, Ab2
-
Función de quemado para localización de fallas
-
Evaluación de aislamiento con escalado de tensión (SV)
-
Medición en ambientes con EMI de hasta 400 kV
-
Medición con adaptador AutoISO-5000 para cables multiconductores
-
Filtros digitales inteligentes para obtener datos estables en entornos con ruido
-
Capacidad de análisis gráfico en pantalla y comparativa histórica de datos con Sonel Reader
-
Normativas aplicadas: IEC 61010-1, RIC N°19 y RIC N°07 para instalaciones de equipos
Aplicaciones típicas:
-
Ensayo de aislamiento en cables monoconductores y multiconductores
-
Medición en motores, generadores, transformadores, capacitores e interruptores
-
Diagnóstico en sistemas de distribución y subestaciones de alta tensión
-
Evaluación de aislamiento por escalamiento de tensión y comportamiento en el tiempo
-
Inspecciones predictivas y mantenimiento eléctrico preventivo
Ventajas para el profesional:
-
Diagnóstico completo y rápido del estado del aislamiento
-
Evaluación de tendencias en tiempo real gracias a su pantalla gráfica
-
Compatibilidad con protocolos de mantenimiento predictivo y reportes normativos
-
Medición confiable incluso en ambientes agresivos y ruidosos
-
Cumplimiento normativo RIC N°19 para puesta en servicio y RIC N°07 para instalaciones eléctricas
Documentacion
Especificaciones Tecnicas
Medición de resistencia de aislación
- Rango de medición de acuerdo a IEC 61557-2
(R_{ISOmin} =frac{U_{ISOnom}}{I_{ISOmax}})=5 MΩ…40 TΩ (IISOmax =1,2 mA, 3 mA o (6 ± 15%) mA)
| Rango | Resolución | Precisión |
|---|---|---|
| 0…999 kΩ | 1 kΩ | ±(3% v.m. + 10 dígitos |
| 1,00…9,99 MΩ | 0,01 MΩ | ±(3% v.m. + 10 dígitos |
| 10,0…99,9 MΩ | 0,1 MΩ | ±(3% v.m. + 10 dígitos |
| 100…999 MΩ | 1 MΩ | ±(3% v.m. + 10 dígitos |
| 1,00…9,99 GΩ | 0,01 GΩ | ±(3% v.m. + 10 dígitos |
| 10,0…99,9 GΩ | 0,1 GΩ | ±(3% v.m. + 10 dígitos |
| 100…999 GΩ | 1 GΩ | ±(3,5% v.m. + 10 dígitos) |
| 1,00…9,99 TΩ | 0,01 TΩ | ±(7,5% v.m. + 10 dígitos) |
| 10,0…40,0 TΩ | 0,1 TΩ | ±(12,5% v.m. + 10 dígitos) |
“v.m.” – valor medido
Rangos de la resistencia medida de acuerdo a la tensión de prueba
| Tensión UISO | Rango de medición | Rango de medición para AutoISO-5000 |
|---|---|---|
| 50 V | 200 GΩ | 20,0 GΩ |
| 100 V | 400 GΩ | 40,0 GΩ |
| 250 V | 1,00 TΩ | 100 GΩ |
| 500 V | 2,00 TΩ | 200 GΩ |
| 1000 V | 4,00 TΩ | 400 GΩ |
| 2500 V | 10,00 TΩ | 400 GΩ |
| 5000 V | 20,0 TΩ | 400 GΩ |
| 10 000 V | 40,0 TΩ | – |
Medición de capacidad
| Rango | Resolución | Precisión |
|---|---|---|
| 0…999 nF | 1 nF | ±(5% v.Mw. + 5 Digits |
| 1,00…49,99 μF | 0,01 μF | ±(5% v.Mw. + 5 Digits |
- La medición de la capacitad sólo durante la medición RISO
- Para las tensiones inferiores a 100 V, el error de medición de la capacidad no está especificado
Medición de temperatura
| Rango | Resolución | Precisión |
|---|---|---|
| -40.0…99.9°C | 1°C | ±(3% v.m. + 8 dígitos) |
| Peso | 9.6 kg |
|---|---|
| Dimensiones | 44 × 33 × 32 cm |
