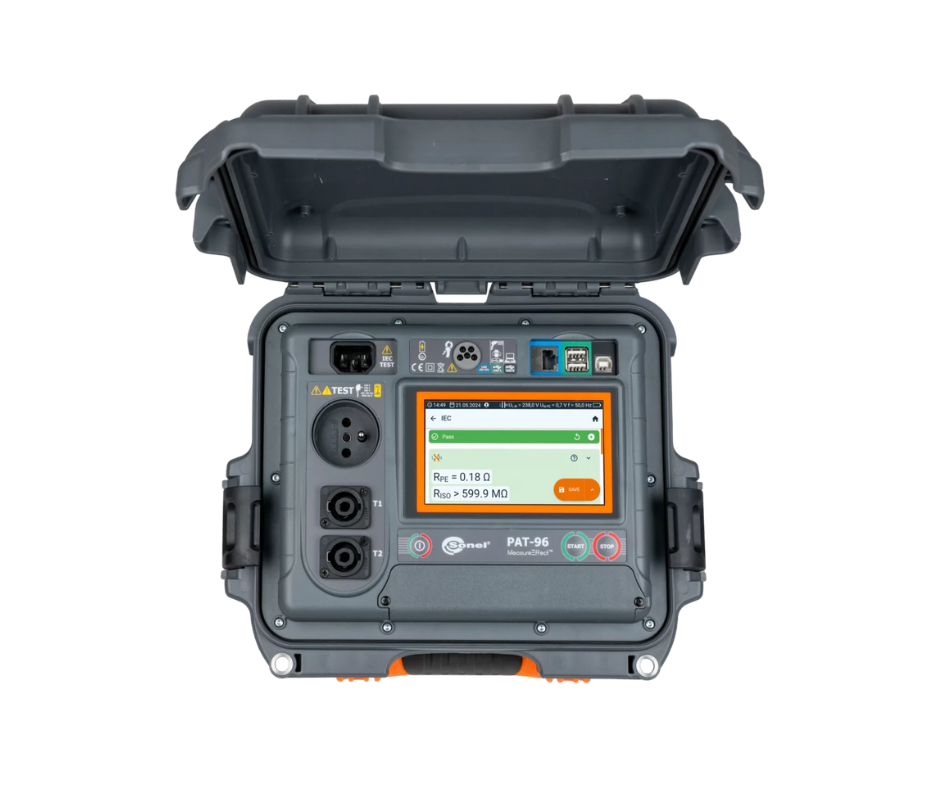

SONEL PAT-96 / Probador portátil de electrodomésticos y soldadoras

Medidor de Seguridad Avanzado para Equipos Eléctricos y Soldadoras Sonel PAT-96

Cod. fabricante: WMESPAT96

El Sonel PAT-96 es un medidor de seguridad multifuncional diseñado para verificar la seguridad de equipos eléctricos, herramientas y soldadoras. Permite medir parámetros clave como la resistencia de conductores de protección, aislamiento, corrientes de fuga y realizar pruebas de interruptores RCD. Es ideal para controlar soldadoras según la norma EN 60974-4, asegurando el cumplimiento de los estándares de seguridad. Su interfaz intuitiva y diseño robusto lo hacen perfecto para entornos industriales y de mantenimiento.

Cotizar

Consulte disponibilidad

SKU: 22010200714497 Categoría: Probador de la seguridad de equipos electricos

Pruebas Modernas y Eficientes con el Medidor de Seguridad Eléctrica Sonel PAT-96

El Sonel PAT-96 es un medidor de seguridad avanzado, diseñado específicamente para garantizar el uso seguro de equipos eléctricos, herramientas, y máquinas de soldadura. Este dispositivo multifuncional permite la realización de pruebas completas y precisas de acuerdo con las normativas vigentes, especialmente la EN 60974-4, que regula las pruebas de seguridad para equipos de soldadura. Gracias a su diseño robusto, amplia capacidad de medición y sistema de ayuda integrado, el PAT-96 se convierte en una herramienta indispensable para profesionales que necesitan un control riguroso de la seguridad en dispositivos eléctricos, tanto en entornos industriales como comerciales.

Funcionalidades Principales

El Sonel PAT-96 destaca por su versatilidad y funcionalidad. Es capaz de realizar una variedad de mediciones críticas que aseguran el correcto funcionamiento y seguridad de los equipos evaluados. Entre sus capacidades destacan:

Medición de resistencia de conductores de protección: Verifica la continuidad y calidad de los conductores de protección, esenciales para la seguridad del equipo.
Medición de resistencia de aislamiento: Con opciones para medir en tres puntos diferentes, garantizando que el aislamiento cumple con los estándares de seguridad.
Pruebas de corriente de fuga: Incluye mediciones de corriente de fuga sustituta, diferencial y táctil, lo que permite una evaluación exhaustiva de los dispositivos.
Pruebas funcionales: El dispositivo evalúa el rendimiento de herramientas eléctricas y dispositivos, asegurando su funcionamiento adecuado.
Prueba de interruptores RCD y PRCD: Garantiza que los interruptores diferenciales responden correctamente ante fallas de corriente, protegiendo tanto al usuario como al equipo.

Especialización en Soldadoras

Una de las principales ventajas del PAT-96 es su capacidad para realizar pruebas especializadas en equipos de soldadura. Este medidor ha sido diseñado con funciones específicas para verificar soldadoras de acuerdo con la normativa EN 60974-4, asegurando que estos equipos operan dentro de los parámetros de seguridad requeridos. Entre las pruebas clave se encuentran:

Medición de la tensión nominal sin carga.
Corriente de fuga en el circuito de soldadura.
Medición de la corriente de fuga primaria, proporcionando una visión completa del rendimiento y seguridad del equipo de soldadura.

Versatilidad y Facilidad de Uso

El Sonel PAT-96 se adapta a una amplia gama de aplicaciones, siendo ideal para situaciones en las que es necesario verificar herramientas eléctricas, dispositivos trifásicos y electrodomésticos en entornos donde la seguridad es primordial. Su interfaz intuitiva y pantalla táctil facilitan el manejo, incluso para usuarios sin experiencia. Además, el sistema de procedimientos automatizados permite realizar pruebas de manera eficiente y rápida.

Gestión y Almacenamiento de Datos

El dispositivo cuenta con una estructura de memoria en forma de árbol, que organiza los resultados de las pruebas en carpetas y subcarpetas, facilitando la gestión de datos. Cada dispositivo probado puede ser registrado con información detallada, incluyendo su ubicación, datos del cliente y número de registro. Además, el PAT-96 es compatible con una impresora de etiquetas y un escáner QR, permitiendo la impresión de informes, códigos QR con datos clave y la gestión digital de registros.

Diseño Robusto y Aplicaciones Industriales

El medidor ha sido diseñado para soportar las condiciones más exigentes en entornos industriales. Su carcasa compacta y duradera ofrece una protección adecuada contra golpes y salpicaduras, asegurando que el dispositivo permanezca en óptimas condiciones durante su uso y transporte. La alimentación robusta del PAT-96 le permite realizar pruebas exhaustivas sin interrupciones, y su capacidad para recargar la batería durante las mediciones proporciona una mayor eficiencia operativa.

Plataforma Sonel MeasureEffect™

El Sonel PAT-96 forma parte de la plataforma Sonel MeasureEffect™, un sistema integral que ofrece control total sobre el proceso de medición. Este ecosistema no solo permite realizar pruebas y almacenar datos, sino que también proporciona una gestión avanzada y multinivel de los instrumentos utilizados, facilitando la creación de informes detallados y asegurando la trazabilidad de cada prueba realizada.

Conclusión

El Sonel PAT-96 es una solución completa para el mantenimiento y verificación de la seguridad en equipos eléctricos y de soldadura. Su combinación de funciones avanzadas, facilidad de uso y diseño resistente lo convierten en una herramienta esencial para profesionales que buscan garantizar la seguridad en sus operaciones. Ya sea en la industria, construcción o mantenimiento, este medidor cumple con las más altas expectativas en cuanto a precisión, versatilidad y fiabilidad.

Documentacion

Folleto SONEL PAT-95_96

Especificaciones Tecnicas

Especificación

Funciones de medición	Rango	Resolución	Precisión
Resistencia del conductor de protección (PE) I = 200 mA / 10 A / 25 A	hasta 19,99 Ω	desde 1 mΩ	desde ±(3% v.m. + 4 dígitos)
Resistencia de aislación U_ISO = 100 V / 250 V / 500 V / 1000 V	hasta 599,9 MΩ	desde 1 kΩ	±(5% v.m. + 8 dígitos)
Corriente (medición pinza)	hasta 24,9 A	desde 1 mA	±(5% v.m. + 5 dígitos)
Prueba visual		✓
Verificación de continuidad del conductor de protección (PE)		✓
Medición de resistencia de aislamiento en tres puntos		✓
Prueba de cable IEC		✓
Prueba funcional
Potencia aparente S	hasta 3,99 kVA	desde 1 VA	±(5% v.m. + 3 dígitos)
Potencia Activa P	hasta 3,99 kW	desde 1 W	±(5% v.m. + 3 dígitos)
Potencia reactiva Q	hasta 3,99 kvar	desde 1 var	±(5% v.m. + 3 dígitos)
Factor de potencia (PF)	hasta 1,00	0,01	±(10% v.m. + 5 dígitos)
Consumo de corriente para medición de potencia	hasta 15,99 A	0,01 A	±(2% v.m. + 3 dígitos)
THD para tensión y corriente	hasta 999,9%	0,1%	±(5% v.m. + 5 dígitos)
cosφ	hasta 1,0	0,1	±(5% v.m. + 5 dígitos)
Medición de tensión de máquinas de soldado
Tensión U_RMS	hasta 170,0 V	0,1 V	±(2,5% v.m. + 5 dígitos)
Tensión pico de DC y AC	hasta 240,0 V	0,1 V	±(2,5% v.m. + 5 dígitos)
Tensión U₀	hasta 240,0 V	0,1 V	±(2,5% v.m. + 5 dígitos)
Medición de corriente de fuga
Corriente de fuga del circuito de la soldadora I_L	hasta 14,99 mA	0,01 mA	±(5% v.m. + 2 dígitos)
Corriente de fuga del circuito primario de la máquina de soldar I_P	hasta 14,99 mA	0,01 mA	±(5% v.m. + 5 dígitos)
Corriente de fuga de PE y corriente de fuga diferencial	hasta 19,9 mA	0,01 mA	±(5% v.m. + 2 dígitos)
Sustituir corriente de fuga	hasta 19,9 mA	0,01 mA	±(5% v.m. + 2 dígitos)
Corriente de fuga táctil	hasta 4,999 mA	0,001 mA	±(5% v.m. + 3 dígitos)
Prueba de interruptor RCD y PRCD
Medición de parámetros RCD según IEC 61557	hasta 300 ms	1 ms	±(2% v.m. + 2 dígitos)
Medición de la corriente de disparo RCD I_A para corriente residual sinusoidal (tipo AC)	hasta 30 mA	0,1 mA	±5% I_Δn
Medición de los parámetros de la red eléctrica
Tensión	hasta 265,0 V	0,1 V	±(2% v.m. + 2 dígitos)
Frecuencia	hasta 65,0 Hz	0,1 Hz	±(2% v.m. + 2 dígitos)

v.m. – valor medido
