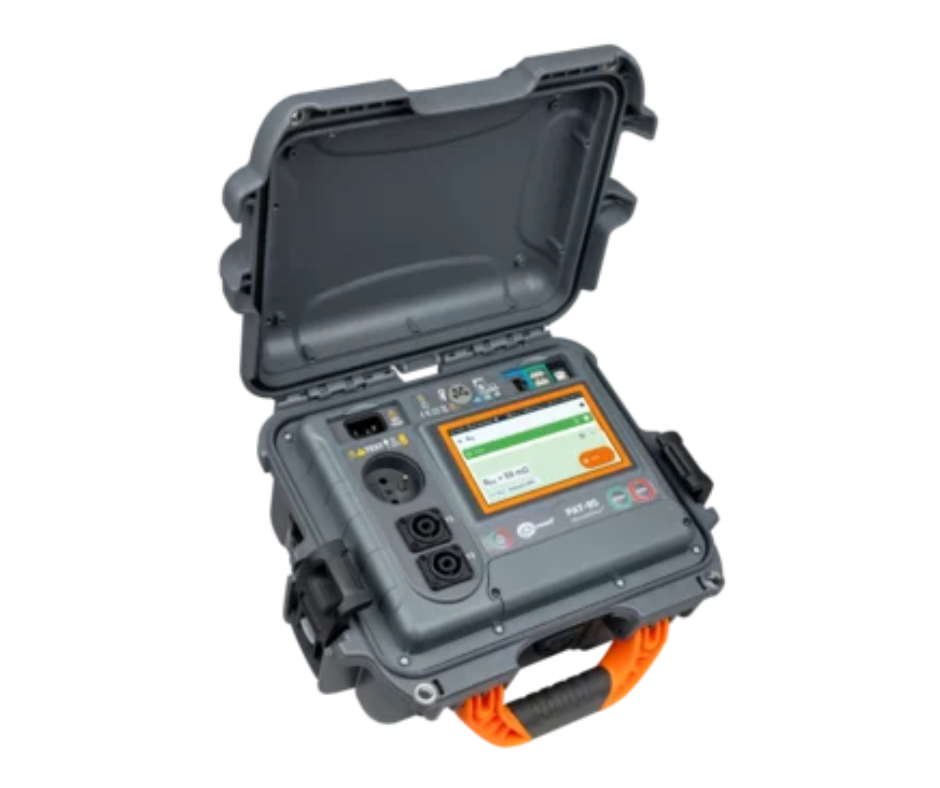

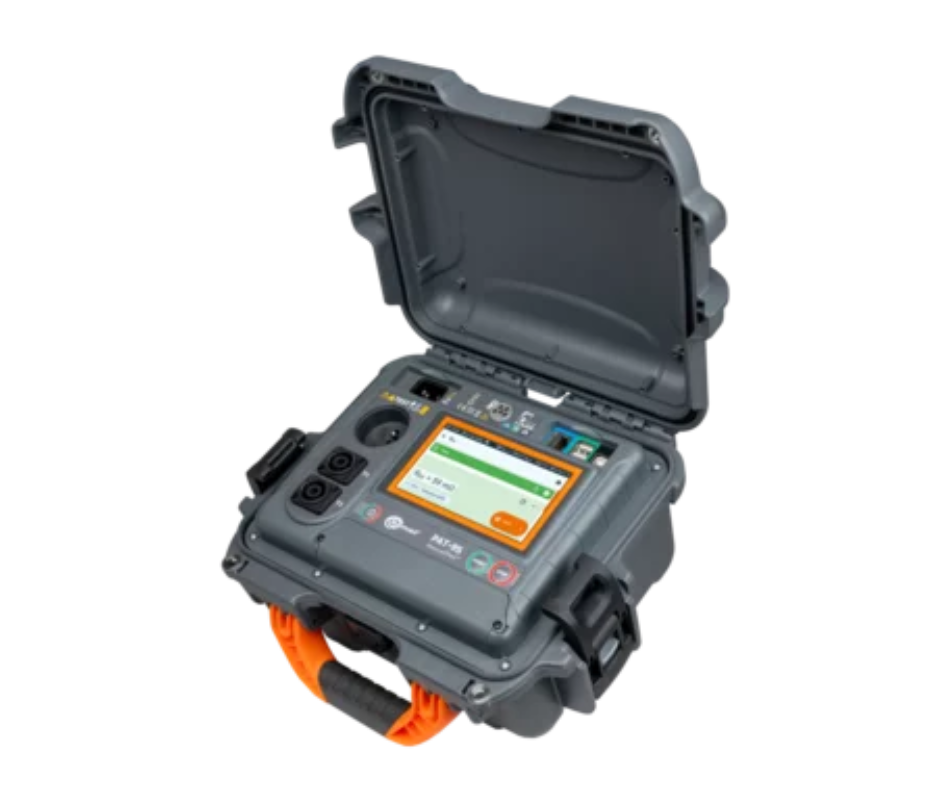

SONEL PAT-95 / Probador portátil de electrodomésticos
Evaluación Completa de Seguridad en Dispositivos Eléctricos con Registro y Análisis de Datos
Cod. fabricante: WMESPAT95
El Sonel PAT-95 es un medidor avanzado de seguridad eléctrica, diseñado para verificar herramientas eléctricas, electrodomésticos y dispositivos trifásicos. Su capacidad para medir resistencia de conductores de protección, corriente de fuga, continuidad de conexiones, potencia y prueba de interruptores RCD y PRCD garantiza un análisis preciso y seguro del estado técnico de los equipos eléctricos. Compatible con la plataforma Sonel MeasureEffect™, este dispositivo facilita la gestión, almacenamiento y administración de datos, siendo ideal para técnicos de mantenimiento y seguridad eléctrica.
Seguridad y Control en el Uso de Dispositivos Eléctricos
El PAT-95 es una herramienta esencial para garantizar la seguridad en el uso de equipos eléctricos en entornos industriales, comerciales y de mantenimiento. Su diseño robusto y versátil, junto con su interfaz intuitiva y conectividad con impresoras y escáneres QR, permite un registro eficiente de pruebas y documentación digital.
Características Destacadas
Pruebas de Seguridad y Diagnóstico de Equipos
✔ Medición de resistencia de conductores de protección, asegurando la integridad del sistema de puesta a tierra.
✔ Medición de corriente de fuga (sustituta, diferencial y táctil), garantizando la seguridad del usuario.
✔ Prueba de continuidad de conexiones eléctricas, verificando la correcta instalación de los circuitos.
✔ Pruebas funcionales en herramientas eléctricas y electrodomésticos, asegurando su correcto desempeño.
✔ Prueba de interruptores RCD y PRCD, verificando su tiempo de disparo y respuesta a fallas eléctricas.
Automatización y Gestión Inteligente de Datos
✔ Parte de la plataforma Sonel MeasureEffect™, facilitando la gestión y almacenamiento de datos en un sistema integral.
✔ Pantalla táctil y procedimientos automáticos, agilizando las pruebas y aumentando la eficiencia operativa.
✔ Memoria estructurada en árbol, permitiendo organizar datos por cliente, ubicación y dispositivo.
✔ Compatibilidad con impresoras de etiquetas y escáner de códigos QR, optimizando la trazabilidad y gestión de herramientas.
✔ Generación de informes de medición y códigos QR con información única del dispositivo.
Diseño Robusto y Adaptabilidad a Diferentes Entornos
✔ Carcasa compacta y duradera, protegiendo el instrumento durante el uso y transporte.
✔ Alimentación de 195-265 V, permitiendo su uso en diversas instalaciones eléctricas.
✔ Compatible con equipos de 110V y 230V a 50/60 Hz, ampliando su aplicación en múltiples regiones.
Aplicaciones Principales
✔ Mantenimiento y verificación de herramientas eléctricas en talleres y fábricas.
✔ Control de seguridad en dispositivos trifásicos y electrodomésticos industriales.
✔ Evaluación de la seguridad eléctrica en oficinas, edificios comerciales y espacios públicos.
✔ Registro y gestión de datos de pruebas de seguridad en equipos eléctricos.
✔ Auditoría de protección diferencial en sistemas eléctricos de alta exigencia.
Cumplimiento Normativo y Aplicaciones
El Sonel PAT-95 cumple con los estándares del RIC N°17 – Operación y Mantenimiento, asegurando su aplicación en verificación de seguridad eléctrica y mantenimiento de equipos eléctricos en instalaciones industriales y comerciales Su capacidad de registro y análisis de datos, junto con su integración con plataformas digitales, lo hace compatible con los requisitos del RIC N°05 – Medidas de Protección Contra Tensiones Peligrosas, garantizando pruebas seguras y confiables en dispositivos eléctricos
Gracias a su tecnología avanzada, facilidad de uso y gestión automatizada de datos, el Sonel PAT-95 es la herramienta ideal para técnicos de seguridad, ingenieros eléctricos y responsables de mantenimiento que buscan eficiencia, confiabilidad y documentación digital en la verificación de equipos eléctricos.
Documentacion
Especificaciones Tecnicas
Especificación
| Funciones de medición | Rango | Resolución | Precisión |
|---|---|---|---|
Resistencia del conductor de protección (PE) I = 200 mA / 10 A / 25 A | hasta 19,99 Ω | desde 1 mΩ | desde ±(3% v.m. + 4 dígitos) |
| Resistencia de aislación UISO = 100 V / 250 V / 500 V / 1000 V | hasta 599,9 MΩ | desde 1 kΩ | ±(5% v.m. + 8 dígitos) |
| Corriente (medición pinza) | hasta 24,9 A | desde 1 mA | ±(5% v.m. + 5 dígitos) |
| Prueba visual | ✓ | ||
| Verificación de continuidad del conductor de protección (PE) | ✓ | ||
| Medición de resistencia de aislamiento en tres puntos | ✓ | ||
| Prueba de cable IEC | ✓ | ||
| Prueba funcional | |||
| Potencia aparente S | hasta 3,99 kVA | desde 1 VA | ±(5% v.m. + 3 dígitos) |
| Potencia Activa P | hasta 3,99 kW | desde 1 W | ±(5% v.m. + 3 dígitos) |
| Potencia reactiva Q | hasta 3,99 kvar | desde 1 var | ±(5% v.m. + 3 dígitos) |
| Factor de potencia (PF) | hasta 1,00 | 0,01 | ±(10% v.m. + 5 dígitos) |
| Consumo de corriente para medición de potencia | hasta 15,99 A | 0,01 A | ±(2% v.m. + 3 dígitos) |
| THD para tensión y corriente | hasta 999,9% | 0,1% | ±(5% v.m. + 5 dígitos) |
| cosφ | hasta 1,0 | 0,1 | ±(5% v.m. + 5 dígitos) |
| Medición de corriente de fuga | |||
| Corriente de fuga de PE y corriente de fuga diferencial | hasta 19,9 mA | 0,01 mA | ±(5% v.m. + 2 dígitos) |
| Sustituir corriente de fuga | hasta 19,9 mA | 0,01 mA | ±(5% v.m. + 2 dígitos) |
| Corriente de fuga táctil | hasta 4,999 mA | 0,001 mA | ±(5% v.m. + 3 dígitos) |
| Prueba de interruptor RCD y PRCD | |||
| Medición de parámetros RCD según IEC 61557 | hasta 300 ms | 1 ms | ±(2% v.m. + 2 dígitos) |
| Medición de la corriente de disparo RCD IA para corriente residual sinusoidal (tipo AC) | hasta 30 mA | 0,1 mA | ±5% IΔn |
| Medición de los parámetros de la red eléctrica | |||
| Tensión | hasta 265,0 V | 0,1 V | ±(2% v.m. + 2 dígitos) |
| Frecuencia | hasta 65,0 Hz | 0,1 Hz | ±(2% v.m. + 2 dígitos) |
v.m. – valor medido
Marca
SONEL
