SATIR V80-P / Cámara de Detección de Gases SF6

Solución profesional para detección de fugas en sistemas eléctricos

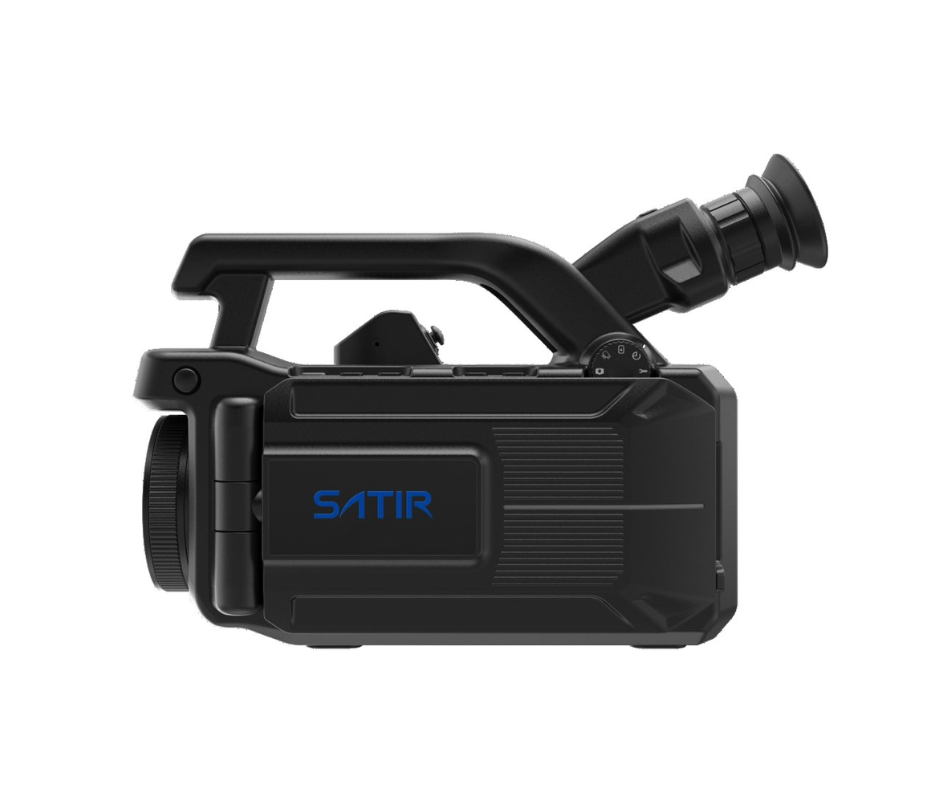

La SATIR V80-P es una cámara termográfica portátil de última generación, diseñada para inspecciones especializadas en entornos de media y alta tensión donde se utiliza hexafluoruro de azufre (SF₆) como aislante.

Este equipo se basa en tecnología QWIP de 320 x 256 px, lo que le otorga una sensibilidad térmica excepcional (0.015°C a 30°C) para visualizar fugas de gas con una precisión de hasta 0.001 ml/s. El modo Duo-vision y Duo-vision Plus combina imagen térmica con la cámara HD digital integrada de 5 MP, facilitando la ubicación exacta de fugas.

Gracias a su pantalla táctil de 5,8″, visor OLED HD, enfoque automático/manual y zoom digital 8X, el equipo es ideal para entornos industriales exigentes. Además, almacena imágenes y video radiométrico H.264 en una tarjeta SD de 32 GB, lo que permite el análisis posterior y trazabilidad documental.

El rango de detección de gases incluye SF₆, NH₃, cloruro de vinilo, etileno, entre otros, lo que extiende sus aplicaciones más allá del sector eléctrico hacia industrias químicas y petroquímicas.

La SATIR V80-P cumple con la norma IP54 y soporta condiciones extremas (-20°C a +50°C), vibraciones (2G) y choques (25G), siendo compatible con procedimientos de mantenimiento regulados en la RIC N°19 y normativa IEC para seguridad y operación en instalaciones energizadas.

Características técnicas clave

• Detector IR: QWIP 320×256 px – NETD 0.015°C

• Zoom Digital: 1x–8x

• Campo de Visión (FOV): 14,5° x 10,8°

• Frecuencia de imagen: 50 Hz

• Modo de imagen: IR, digital, PiP, Duo-Vision, Duo-Vision Plus

• Cámara digital: 5 MP con LED integrado

• Visor OLED HD: 0.6″ 1024×768 px

• Pantalla: Táctil capacitiva 5,8”

• Análisis térmico: 10 puntos, 10 cajas, isoterma, líneas, Auto-hot/Auto-cold

• Correcciones: emisividad, transmisión, atmósfera (manual y automático)

• Almacenamiento: SD 32 GB, imágenes .JPG/.PNG, video IR H.264 radiométrico

• Duración de batería: ≥2.5 h (recargable Li-Ion)

• Alimentación: 12 VDC / 5 A

• Peso: 2.5 kg

Gases detectables (extracto):

• Hexafluoruro de azufre (SF₆)

• Cloruro de vinilo / Tricloroetileno / Etileno

• Furano / Propeno / Dióxido de cloro

• Amoniaco (NH₃), Hidracina

• Fluoruro de uranilo / Metil etil cetona
