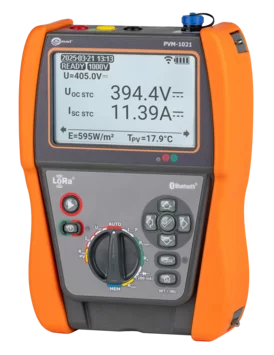

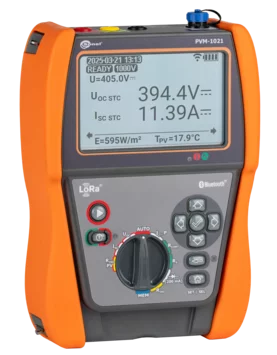

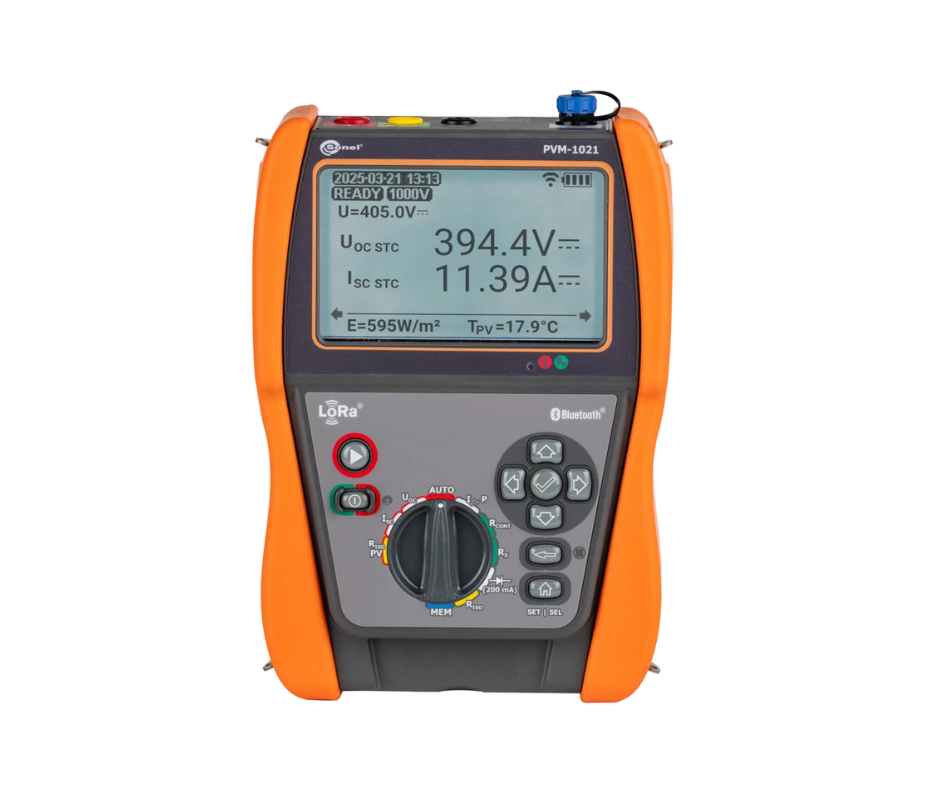

SONEL PVM-1021 / Medidor compacto para instalaciones fotovoltaicas hasta 1000 V DC

Versatilidad y precisión en una herramienta robusta

Concebido para técnicos e instaladores del sector solar, el PVM-1021 permite medir todos los parámetros clave de seguridad y rendimiento en sistemas FV: tensión de circuito abierto, corriente de cortocircuito, aislamiento, continuidad, potencia AC/DC y verificación de diodos.

Gracias a su modo AUTO, se ejecuta una secuencia completa de pruebas con un solo botón. Su conectividad LoRa con el IRM-1 permite incorporar datos de irradiancia y temperatura ambiente/panel, convirtiendo automáticamente los resultados a condiciones STC conforme a IEC 60891, incluso si la conexión se interrumpe temporalmente (función reSYNC).

Con memoria estructurada para 100 objetos y 40 celdas cada uno, interfaz Bluetooth, y carcasa resistente IP54, este dispositivo garantiza precisión, eficiencia y portabilidad en condiciones adversas. Compatible con Sonel Reader y Sonel Reports PLUS, facilita la generación de informes normativos de manera profesional.

Funciones destacadas del PVM-1021

• Cumple IEC 62446-1 para pruebas de categoría 1

• Modo AUTO: secuencia completa de pruebas con un botón

• Medición de tensión FV hasta 1000 V DC

• Corriente de cortocircuito hasta 20 A DC

• Medición de aislamiento hasta 1000 V (DC y AC)

• Medición de potencia AC/DC y corriente operativa (con pinzas externas)

• Prueba de diodos de bypass y de bloqueo (hasta 1000 V)

• Medición de resistencia de conductores PE/compensación con corriente de ±200 mA

• Función reSYNC para completar datos STC tras reconexión automática con IRM-1

• Comunicación Bluetooth y LoRa, memoria de alta capacidad

• Botones retroiluminados y pantalla gráfica de alta visibilidad

• Carcasa robusta con protección IP54

Aplicaciones recomendadas

• Comisionamiento y mantenimiento de plantas fotovoltaicas

• Auditorías eléctricas y diagnósticos de rendimiento

• Verificación según normativas IEC 62446-1 / IEC 60891

• Control de seguridad eléctrica y pruebas de aislamiento

• Instalaciones en cubiertas, estructuras metálicas o parques solares

Cumplimiento normativo

✅ IEC 62446-1 — Pruebas de instalaciones fotovoltaicas (Categoría 1)
✅ EN IEC 60891 — Conversión de parámetros a condiciones STC
✅ RIC-N19 — Requisitos de puesta en servicio para instalaciones eléctricas en Chile
