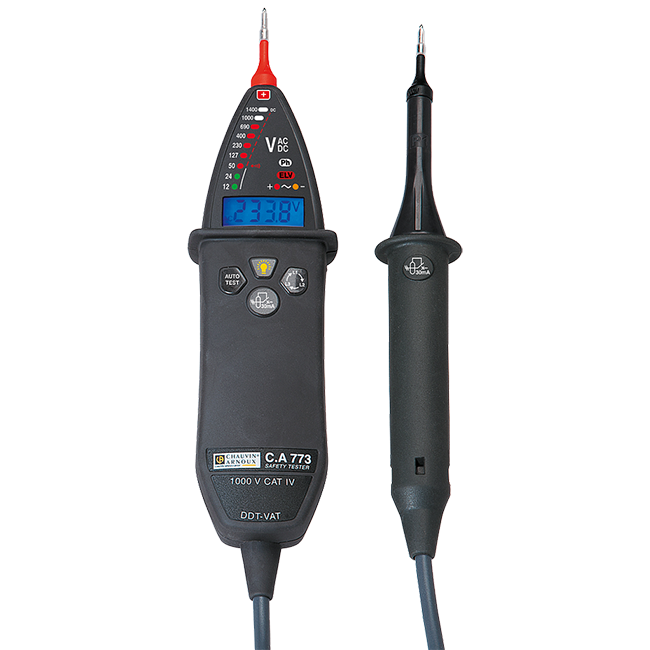

AEMC CA773 / Probador de ausencia de voltaje 12-1000V CA y 12-1400V CC
Protección Esencial para Electricistas en Trabajos de Seguridad
Cod. fabricante: 2121.15
El CA 773 es un probador de ausencia de voltaje diseñado para garantizar la seguridad eléctrica antes de trabajar en cualquier instalación o equipo conectado al sistema eléctrico. Cumple con la norma IEC 61243-3 Edición 2 y es apto para su uso en instalaciones CAT IV hasta 1000 V. Su diseño incorpora un sistema de seguridad redundante, detección de voltajes parásitos, pruebas de continuidad y verificación de rotación de fase de dos hilos, asegurando máxima fiabilidad en entornos eléctricos exigentes.
Verificación Segura y Precisa de la Presencia de Voltaje
El CA 773 es una herramienta indispensable para electricistas y técnicos, diseñada para detectar la presencia o ausencia de voltaje en sistemas eléctricos. Gracias a su doble sistema de control, permite verificación segura de disyuntores de corriente residual (RCD) y GFCI, garantizando protección adicional en trabajos eléctricos.
Características Destacadas
Seguridad y Confiabilidad
- Cumple con IEC 61243-3 Edición 2, asegurando conformidad con normativas internacionales.
- Apto para instalaciones CAT IV hasta 1000 V, ofreciendo máxima protección en sistemas eléctricos.
- Sistema de seguridad redundante: El LED ELV parpadea cuando el voltaje supera 50 VCA / 120 VCC, incluso si falla el suministro de energía del dispositivo.
- Prueba de disparo de RCD/GFCI mediante un sistema de control doble, que requiere presionar ambos botones simultáneamente para activar la función.
Funciones Avanzadas
- Autotest integrado para verificar circuitos eléctricos, fuente de alimentación, pantalla y cables de medición.
- Medición de rotación de fase de dos hilos, rápida y precisa gracias a su microprocesador interno.
- Detección de voltajes parásitos, asegurando mediciones confiables en entornos eléctricos complejos.
- Identificación de fase unipolar, mejorando la precisión en pruebas de fase.
- Pruebas de continuidad con indicaciones visuales y audibles, conforme al Apéndice B de la norma IEC 61243-3.
Diseño Robusto y Opciones de Configuración
- Disponible en dos versiones:
- Con sondas de prueba IP2X para mayor seguridad.
- Sin sondas de prueba según requerimientos de normativas en distintos países.
- Construcción resistente, ideal para trabajos en entornos industriales y comerciales.
Cumplimiento Normativo y Aplicaciones
El CA 773 cumple con los requisitos del RIC N°17 – Operación y Mantenimiento, garantizando su uso en procedimientos de seguridad eléctrica y verificación de sistemas energizados Su capacidad para detectar voltajes parásitos y verificar la continuidad en instalaciones eléctricas lo hace compatible con el RIC N°05 – Medidas de Protección Contra Tensiones Peligrosas, asegurando el cumplimiento de normas de seguridad para trabajos eléctricos
Con su tecnología avanzada, detección segura de voltaje y diseño ergonómico, el CA 773 es una herramienta esencial para electricistas, técnicos de mantenimiento y profesionales de la seguridad eléctrica que necesitan garantizar operaciones seguras y confiables en instalaciones eléctricas.
Documentacion
Especificaciones Tecnicas
| Prueba de ausencia de voltaje (VAT) | |||||||||||||
| Indicación de voltaje – LEDs | (De 12 a 1000) VCorriente alterna ; (De 12 a 1400) VDC | ||||||||||||
| Indicación de voltaje – Pantalla | (De 1 a 1000) VCorriente alterna ; (De 1 a 1400) VDC | ||||||||||||
| Rango de frecuencia | CC, (16,67 a 800) Hz | ||||||||||||
| Impedancia de entrada | >500 kΩ | ||||||||||||
| Máx. Corriente máxima | 3,5 mA RMS | ||||||||||||
| Indicación de polaridad | Sí | ||||||||||||
| Indicación de voltaje peligroso redundante | El LED ELV (Voltaje Extra-Bajo) indica que el voltaje es más alto que el SELV (Voltaje Extra Bajo de Seguridad) con la velocidad a la que parpadea proporcional al nivel de voltaje. | ||||||||||||
| Detección de voltaje parásita | Sí (mediante conmutación de carga de baja impedancia) | ||||||||||||
| Disparo RCD | Sí (mediante conmutación de carga de baja impedancia) | ||||||||||||
| Identificación de fase/neutro | >50 V (45 a 65) Hz; > 150 V (16,67 a 45) Hz | ||||||||||||
| Continuidad y resistencia | |||||||||||||
| |||||||||||||
| Umbral de disparo del zumbador | 100 Ω típico (150 Ω máx.) | ||||||||||||
| Prueba de continuidad extendida (resistencia) | 2 kΩ, 60 kΩ, 300 kΩ | ||||||||||||
| Corriente de prueba / Voltaje de circuito abierto | ≤ 1 mA / ≤ 5 V | ||||||||||||
| Rotación de fase | Método de 2 hilos con microprocesador | ||||||||||||
| Voltaje Ph/Ph | (De 50 a 1000) VCorriente alterna (45 a 400) Hz | ||||||||||||
| General | |||||||||||||
| Zumbador | Pitido intermitente para detección de voltaje, pitido continuo para continuidad | ||||||||||||
| Longitud del cable | 1 m (3,3 pies) | ||||||||||||
| Monitor | LEDs + Pantalla digital retroiluminada | ||||||||||||
| Fuente de alimentación | (2) Pilas AA (LR6) (incluidas) | ||||||||||||
| Duración de la batería | 5000 mediciones de diez segundos aproximadamente | ||||||||||||
| Dimensiones | (9,0 x 2,4 x 1,5) pulgadas (228 x 60 x 39) mm | ||||||||||||
| Peso (con batería) | 12,4 onzas (350 g) aproximadamente | ||||||||||||
| Temperatura/humedad de funcionamiento | (-22 a 140) °F (-30 a +60) °C / (20 a 95) % HR sin condensación | ||||||||||||
| Temperatura/humedad de almacenamiento | (-40 a 158) °F (-40 a +70) °C / (20 a 95) % HR sin condensación | ||||||||||||
| Clasificación IP | IP 65 | ||||||||||||
| Seguridad eléctrica | 1000 V CAT IV según IEC 61010-1 | ||||||||||||
Que hay en la caja
- 2 baterías AA de 1,5 V.
- Correa de VELCRO
- Juego de puntas de prueba desmontables de Ø 2 mm con cubierta de seguridad transparente.
- Protector de punta y manual de usuario en múltiples idiomas.
Marca
AEMC
