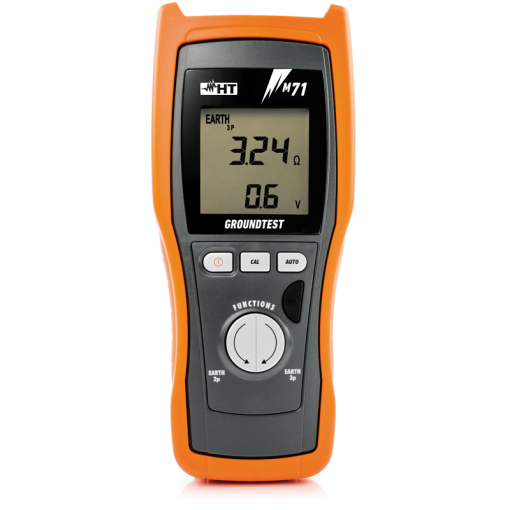

HT INSTRUMENTS M71 / Medidor de resistencia de tierra con método a 2 y 3 hilos voltiamperimétrico

Medición eficiente de puesta a tierra en entornos urbanos y logísticamente complejos

El M71 es un instrumento portátil para la medición de resistencia de tierra en instalaciones eléctricas conforme a la normativa RIC N°06 y estándar IEC/EN61557-5. Su diseño permite ejecutar pruebas de puesta a tierra en entornos urbanos o industriales donde el acceso al terreno es limitado, gracias a la posibilidad de aplicar tanto el método voltiamperimétrico a 3 hilos como el método a 2 hilos, utilizando masas metálicas existentes como referencia (tuberías, estructuras, neutro, etc.).

Aplicación versátil y profesional

• Método a 3 hilos tradicional con sondas auxiliares para instalaciones estándar.

• Método a 2 hilos ideal para instalaciones civiles, urbanas o interiores donde no se pueden instalar sondas de referencia.

• Compensación automática de ruido: filtro interno que estabiliza las mediciones incluso en presencia de interferencias eléctricas.

• Rango de medición amplio: hasta 50 kΩ, cubriendo tanto tierras operativas como de protección.

Facilidad de uso en campo

• Selector electrónico de funciones, intuitivo y accesible desde el panel frontal.

• Operación rápida para técnicos que requieren eficiencia en terreno.

• Diseño ergonómico, compacto y liviano, adecuado para trabajos en altura o espacios reducidos.

Cumplimiento normativo

El M71 cumple con:

• RIC N°06, aplicable a puestas a tierra y verificaciones de seguridad eléctrica.

• Norma IEC/EN61557-5, que regula la medición de resistencia de tierra y resistencia de sistemas de puesta a tierra en instalaciones eléctricas de baja tensión.

Aplicaciones

• Auditorías SEC y verificaciones reglamentarias de instalaciones eléctricas.

• Medición de tierra en centros comerciales, edificios residenciales, oficinas y locales técnicos sin acceso al suelo exterior.

• Verificación del estado de electrodos de puesta a tierra y continuidad de su función protectora.
