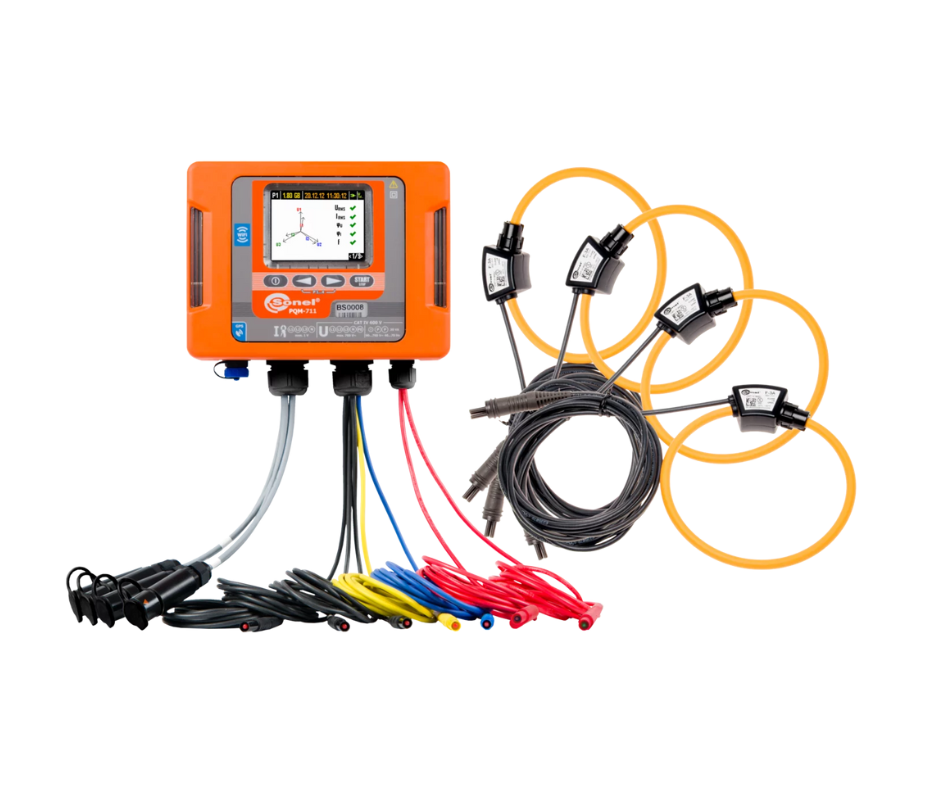

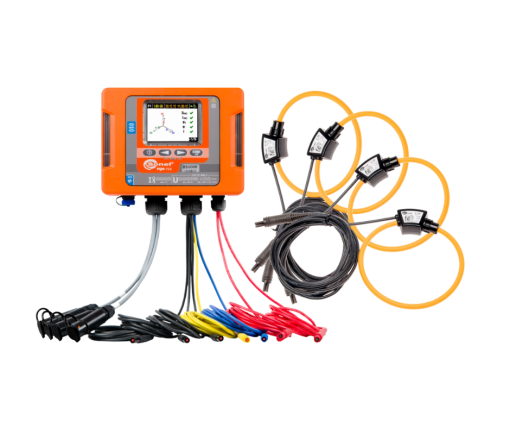

SONEL PQM-711 / Analizador de la calidad de la energia electrica clase A con sondas F-3A

Diagnóstico completo de calidad eléctrica con registro de transitorios hasta ±8000 V

Cod. fabricante: WMESPQM711LTEPRO

El Sonel PQM-711 es un analizador de calidad de energía eléctrica de clase A, ideal para sistemas de hasta 1000 V en redes AC y DC. Permite monitoreo remoto vía GSM 4G LTE, Wi-Fi y GPS. Soporta análisis armónico, flicker, transitorios hasta 10 MHz y cumple norma IEC 61000-4-30 Clase A.

Cotizar

Consulte disponibilidad

SKU: 22004500815810 Categoría: Medidores de calidad de la energia / Registradores Etiqueta: Analizador de calidad de la energia clase A

Monitoreo remoto y análisis de alta resolución

El Sonel PQM-711 es una evolución técnica en análisis de redes eléctricas. No solo permite medición en tiempo real de más de 50 parámetros eléctricos conforme a la IEC 61000-4-30 Clase A, sino que también registra transitorios eléctricos de hasta ±8000 V con un tiempo mínimo de 650 ns a 10 MHz.

El equipo está diseñado para instalaciones industriales, infraestructura energética, parques fotovoltaicos y redes de distribución complejas. Sus cinco entradas de tensión y cuatro de corriente permiten análisis en configuraciones monofásicas, bifásicas, trifásicas en estrella o delta, con o sin neutro, y sistemas DC.

A través del software Sonel Analysis, el usuario puede visualizar datos en tiempo real, comparar curvas históricas y generar informes bajo la norma IEC 50160. Es posible utilizar gráficos de fasores, oscilogramas, armónicos individuales hasta el orden 50, e identificar la dirección de armónicos e interarmónicos.

Aplicaciones destacadas:

Análisis de eventos de red, caída de voltaje y transitorios.
Auditorías de cumplimiento normativo según IEC 50160 y RIC N°17.
Estudios de energía reactiva y potencia de distorsión.
Evaluación del rendimiento de parques solares y sistemas de almacenamiento.
Diagnóstico de desequilibrios, flicker, asimetría y calidad de suministro.
Análisis en redes con perturbaciones y condiciones exigentes.

Cumplimiento normativo

El analizador Sonel PQM-711 cumple con:

IEC 61000-4-30 Clase A: métodos de medición para parámetros de calidad eléctrica.
IEC 50160: condiciones normales de suministro en redes públicas.
IEC 60885-3 y IEEE 1159 (referenciales en análisis de transitorios).
RIC N°17 (Operación y Mantenimiento): Control de calidad, monitoreo de voltajes, armónicos, secuencia de fases, asimetría y condiciones de operación de redes de distribución.
RIC N°16 (Subsistemas de distribución): Evaluación continua en subsistemas de media y baja tensión.
RIC N°19 (Puesta en servicio): Verificación técnica de condiciones previas de suministro.

Documentacion

Folleto SONEL PQM-710-711

Especificaciones Tecnicas

Parámetros

Parámetros		Rango de medición	Máxima resolución	Precisión
Tensión alterna (TRMS) U_{L-L MAX}= 2000 V para U_{L-PE MAX} = 1000 V* U_{L-L MAX}= 1520 V para U_{L-PE MAX} = 760 V*	–	0,0…1000,0 V o 0,0…760,0 V*	4 cifras significativas	±0,1% U_nom
Factor de cresta (Crest Factor	Tensión	1,00…10,00 (≤1,65 para 690 V)	0,01	±5%
Factor de cresta (Crest Factor)	Corriente	1,00…10,00 (≤3,6 para I_nom)	0,01	±5%
Corriente alterna (TRMS)	–	en función de las pinzas**	4 cifras significativas	±0,1% I_nom (el error no incluye el error de las pinzas)
Frecuencia	–	40,00…70,00 Hz	0,01 Hz	±0,01 Hz
Potencia activa, reactiva, aparente y de distorsión	–	en función de la configuración (transductores, pinzas)	4 cifras significativas	en función de la configuración (transductores, pinzas)
Energía activa, reactiva y aparente	–	en función de la configuración (transductores, pinzas)	4 cifras significativas	como el error de potencia
cosφ y factor de potencia (PF)	–	-1,00…1,00	0,01	±0,03
tgφ	–	-10,00…10,00	0,01	depende del error de la potencia activa y reactiva
Armónicos y interarmónicos	Tensión	DC, 1…50	igual que para la tensión alterna True RMS	±0,05% U_nom para v.m. < 1% U_nom ±5% v.m. para v.m. ≥ 1% U_nom
Armónicos y interarmónicos	Corriente	DC, 1…50	igual que para la corriente alterna True RMS	±0,15% I_nom para v.m. < 3% I_nom ±5% v.m. para v.m. ≥ 3% I_nom
THD	Tensión y corriente	0,0..100,0% (del valor RMS)	0,1%	±5%
Potencia activa y reactiva de los armónicos	–	en función de la configuración (transductores, pinzas)	dependiente de los valores mínimos de corriente y tensión	–
Ángulo entre los armónicos de corriente y tensión	–	-180,0…+180,0°	0,1°	±(n x 1°)
Factor K (K-Factor)	–	1,0…50,0	0,1	±10%
Índice de severidad de flicker	–	0,20…10,00	0,01	±5%
Asimetría de tensión	Tensión y corriente	0,0…20,0%	0,1%	±0,15% (error absoluto)
Señalización de red	Tensión	hasta 15% U_nom a 5,00…3000,00 Hz	4 cifras significativas	no especificado para <1% U_nom ±0,15% para 1…3% U_nom ±5% para 3…15% U_nom
Transitorios	Tensión	±8000 V	4 cifras significativas	±(5% + 25 V)

v.m. – valor medido

* Dependiendo de la versión del analizador

Pinza F-1A1, F-2A1, F-3A1: 0…1500 A AC (5000 A_p-p)
Pinza F-1A, F-2A, F-3A: 0…3000 A AC (10 000 A_p-p)
Pinza F-1A6, F-2A6, F-3A6: 0…6000 A AC (20 000 A_p-p)
Pinza C-4A: 0…1000 A AC (3600 A_p-p)
Pinza C-5A: 0…1000 A AC/DC (3600 A_p-p)
Pinza C-6A: 0..10 A AC (36 A_p-p)
Pinza C-7A: 0…100 A AC (360 A_p-p)

Peso	5 kg
Dimensiones	45 × 40 × 35 cm
