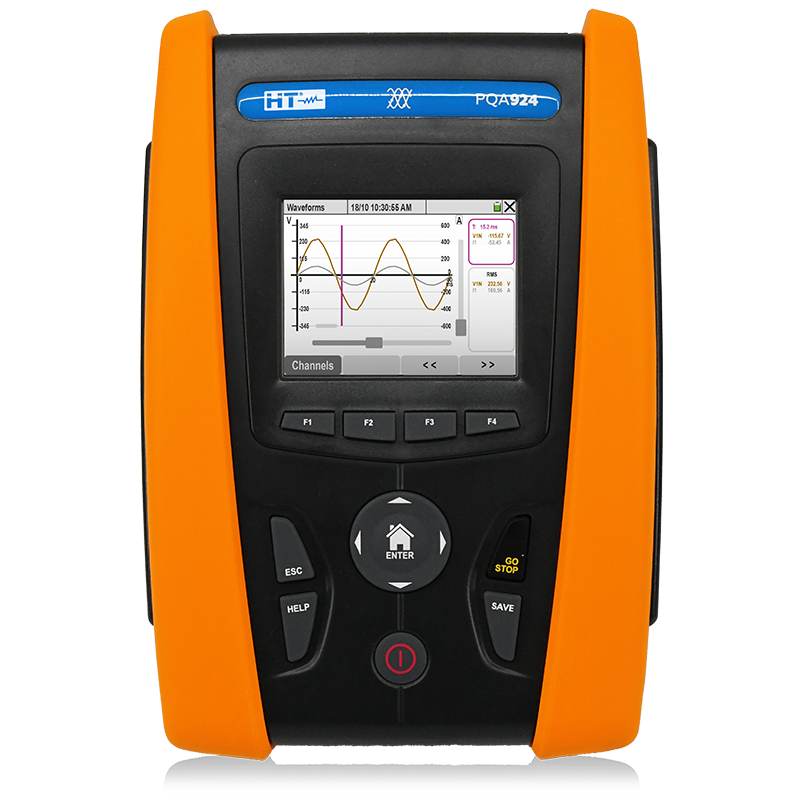

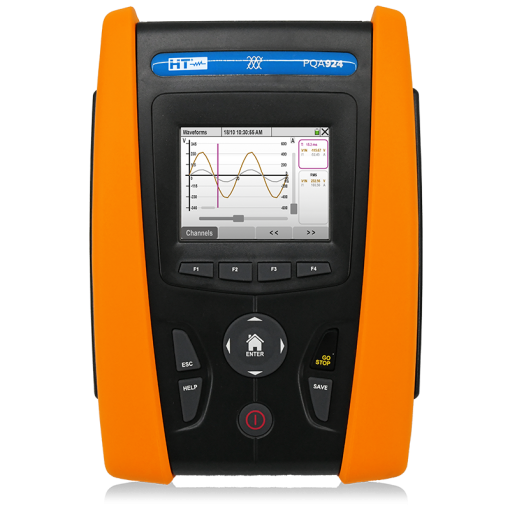

HT INSTRUMENTS PQA924 / Analizador de la Calidad de Red y de la Energía clase S

Diagnóstico completo de calidad de energía y red eléctrica en alta resolución

El PQA924 es un instrumento avanzado de análisis de calidad de red eléctrica conforme a la clase S, ideal para auditorías energéticas, diagnósticos de anomalías y estudios de armónicos. Realiza mediciones de tensión y corriente CA, cosphi, factor K, potencias activas/reactivas/aparentes, asimetrías de tensión, flicker, INRUSH, y mucho más.

Destaca por su capacidad de análisis de armónicos e interarmónicos hasta el 63º orden con cálculo de THD% y THDI%, así como el registro de anomalías de tensión con resolución de 10 ms y transitorios rápidos de hasta 8 kV (1 µs).

Su modo AUTOSET, exclusivo de este modelo, realiza una autoconfiguración inteligente de sensores de corriente y tensiones, evitando errores comunes de instalación (como inversión de pinzas o conexiones cruzadas) y optimizando el tiempo de trabajo en campo.

La interfaz es intuitiva y moderna, con pantalla táctil a color, transferencia de datos por USB, Ethernet o Wi-Fi, y software HTAgorà para visualización, análisis y generación de informes profesionales.

Características técnicas destacadas

• Medición de tensión y corriente CA en sistemas monofásicos y trifásicos

• Potencia activa, reactiva y aparente, energía y factor de potencia

• Cosphi, factor K, asimetría de tensión, flicker

• Análisis de armónicos e interarmónicos hasta el 63º orden

• Detección de anomalías de tensión (huecos y picos) con resolución de 10 ms (@50 Hz)

• Transitorios rápidos de hasta 8 kV – 1 µs

• Medición de corriente de arranque (INRUSH)

• Registro de formas de onda de eventos y secuencia de fases

• Pantalla táctil a color, interfaz USB / Ethernet / Wi-Fi

• Tarjeta de memoria extraíble para almacenamiento masivo

• Registro simultáneo de hasta 3180 parámetros eléctricos

• Software HTAgorà incluido para gestión y análisis de datos

• Función AUTOSET para configuración automática de sensores y detección de errores de conexión

Aplicaciones recomendadas

• Auditorías de calidad de energía en instalaciones industriales y comerciales

• Diagnóstico de distorsiones armónicas, flicker y transitorios rápidos

• Medición y verificación de factores de potencia y eficiencia energética

• Estudios de corriente de arranque en motores eléctricos

• Cumplimiento de normativas RIC y estándares internacionales de calidad de suministro
