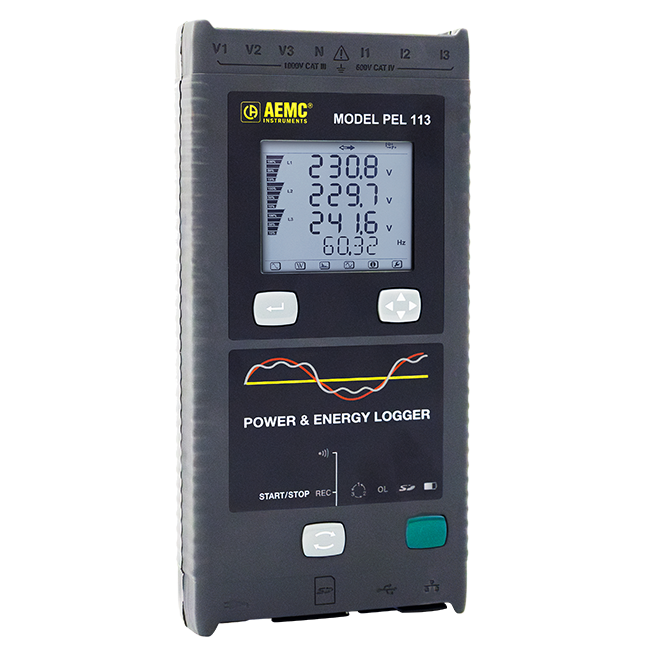

AEMC PEL 113 / Registrador de potencia y energía
Monitoreo energético profesional para sistemas trifásicos, bifásicos y monofásicos
Cod. fabricante: 2137.54
El PEL 113 es un registrador de potencia y energía compacto, inteligente y fácil de instalar, ideal para auditorías energéticas, mantenimiento eléctrico y control de calidad de red. Permite una visualización y grabación precisa en tiempo real de parámetros eléctricos clave en sistemas hasta 1000 V y 10 kA, sin interrumpir la operación del sistema.

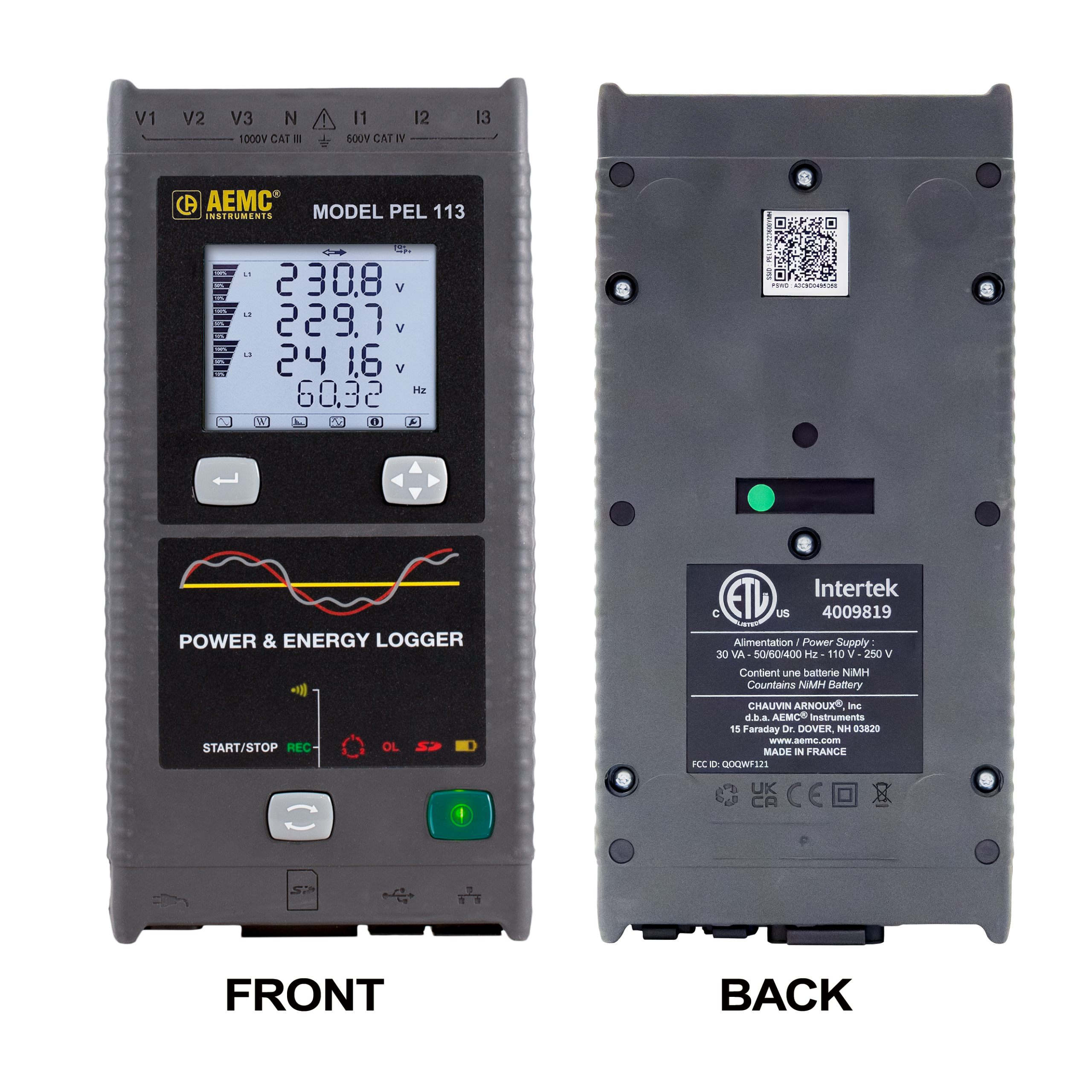

Control energético completo desde una carcasa compacta
El PEL 113 permite registrar potencia activa, reactiva, aparente, armónicos (THD), factor de potencia, cos φ, tan φ y energía acumulada. Su diseño compacto y con soporte magnético facilita la instalación en tableros eléctricos, mientras que su pantalla retroiluminada y su autoalimentación desde el circuito medido optimizan el trabajo en campo.
Compatible con sistemas monofásicos, bifásicos y trifásicos, mide voltajes hasta 1000 V y corrientes hasta 10 kA CA o 5 kA CC (según sensor). Además, incluye medición de CC y frecuencias de 50/60/400 Hz, ideales para entornos industriales, navales o aplicaciones críticas.
Funciones destacadas:
Medición de energía y potencia: activa, reactiva, aparente
Registro de corriente y tensión: CA/CC hasta 10 kA y 1000 V
Cálculo de armónicos (THD) y factor de cresta
Diagnóstico de motores con app Android
Autoalimentado desde el circuito medido
Hasta 32 alarmas configurables y envío de informes por email
Función Wi-Fi Direct (DataViewSync) para conexión directa sin router
Conectividad: USB / Ethernet LAN / Wi-Fi servidor
Aplicaciones recomendadas:
Auditorías energéticas en industria y edificios
Control de eficiencia energética en HVAC y data centers
Detección de pérdidas por desequilibrios o armónicos
Diagnóstico de calidad de energía en sistemas trifásicos
Monitoreo en plantas de generación y energías renovables
Software incluido – DataView®:
Configuración y verificación de conexión
Descarga de registros
Visualización gráfica y cálculo de costes energéticos por niveles de tarifa
Generación de informes PDF y exportación a Excel
Especificaciones técnicas:
Tensión de entrada: hasta 1000 V CA / CC
Corriente: hasta 10 kA (CA) / 5 kA (CC) con sensor adecuado
Frecuencias: 50 Hz / 60 Hz / 400 Hz
Almacenamiento: memoria interna, descarga por USB / Wi-Fi / LAN
Pantalla: digital retroiluminada de 4 líneas
Normas: CAT III / CAT IV según IEC
Cumple con normativas aplicables en auditorías energéticas, análisis de sistemas de distribución y eficiencia en cumplimiento de los objetivos de las RIC y la IEC 61000 para calidad de energía.
Documentacion
Especificaciones Tecnicas
| ESPECIFICACIONES TÉCNICAS 1 | ||
| Catálogo # | 2137.64 (sin sondas/sensores de corriente) | 2137.54 (con sensores 196A-24-BK) |
| GENERAL | ||
| Número de entradas de voltaje | 3 (V1, V2, V3) | |
| Número de entradas de corriente | 3 (L1, L2, L3) | |
| Sistemas de distribución | Monofásico/Dividido/Trifásico, CC, etc. (17 opciones) | |
| MEDIDAS | ||
| Rango de voltaje – Fase-neutro (V) | (De 10 a 1000) V CA/CC 2 | |
| Rango de voltaje – fase-fase (U) | (De 10 a 1000) V CA 2 | |
| Precisión típica – Voltaje | ± 0,2% R ± 0,2 V | |
| Rango de corriente CA | De 5 mA a 12 kAAC 3 | De 200 mA a 12 kAAC |
| Rango de corriente DC | De 50 mA a 1300 ADC 3 | |
| Precisión típica – Corriente – (solo medidor) 4 | ± 0,4 % R ± 0,04 % Inom | |
| Frecuencias de red | DC/50/60/400 Hz (VFD/PWM no disponible) | |
| MEDIDAS CALCULADAS | ||
| Relaciones de voltaje | hasta 650 kV | |
| Relaciones de corriente | hasta 25 kA (sonda MN193, rango de 5 A) | No disponible con sensores AmpFlex/MiniFlex®® |
| Potencia (P, P+, Punb, Qf, N, D, S) | hasta 10 GW/Gvar/VAB 5 | |
| Energía | hasta 4 EWh/EVAh/Evarh 5 | |
| Fase | cos φ, tan Φ, PF | |
| Orden de fase / Diagrama de fasor | Sí / Sí (con DataView o App para Android)® | |
| Armónicos | THD para V, A y armónicos hasta el orden 50 para V, A | |
| GRABACIÓN | ||
| Agregaciones (fijas) | Tendencias de 200 ms/1 s | |
| Agregaciones (seleccionables) | (1 hasta 60) min (12 opciones) | |
| Valores mínimos/máximos | Sí | |
| Alarmas | Hasta 32 alarmas separadas | |
| Informes enviados por correo electrónico | Sí, alarmas y datos mínimos/máximos periódicos a través de DataViewSync® | |
| Medios de almacenamiento | Tarjeta SD (32 GB máx.) | |
| Duración de la grabación | De varias semanas a años (depende de la configuración) | |
| OTRAS CARACTERÍSTICAS | ||
| Comunicación | USB, Ethernet/Wi-Fi LAN, Ethernet/Wi-Fi Direct, DataViewSync® | |
| Software | DataView incluido, aplicación gratuita para Android™® | |
| Artículo 220.87 de NEC – Cumple con el estudio de carga | Sí, botón de configuración DataView y plantillas de informes® | |
| Montura | Imanes incrustados en el estuche | |
| Alimentado por voltaje de fase | Adaptador de corriente de fase (Cat. #2137.90) | |
| Fuente de alimentación externa | Cable de alimentación de línea de 120 / 240 V | |
| SEGURIDAD Y MECÁNICA | ||
| Seguridad eléctrica | 600 V CAT IV / 1000 V CAT III | |
| Protección de ingreso | IP 54 / IP 20 | |
| Peso | < 2.2 libras (1 kg) | |
