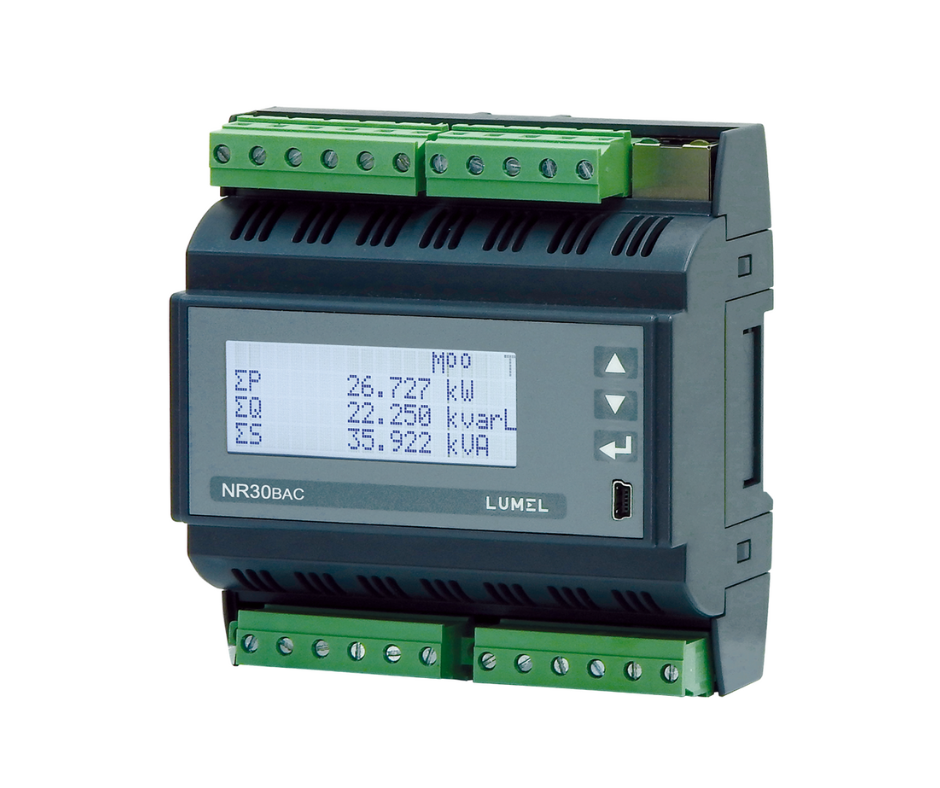

LUMEL NR30BAC / Medidor de red de red eléctrica trifásico montado en rieles con BACnet para aplicaciones BMS

Medición Precisa y Gestión Remota de Energía en Sistemas BMS

El NR30BAC está diseñado para monitoreo detallado de redes eléctricas trifásicas de 3 y 4 hilos, permitiendo la optimización del consumo y análisis de calidad de energía en infraestructuras industriales, comerciales y edificios inteligentes. Su compatibilidad con BACnet/IP facilita su integración en Building Management Systems (BMS), mientras que su interfaz Modbus y software eCon gratuito simplifican la configuración y monitoreo remoto.

Características Destacadas

Monitoreo de Energía en Tiempo Real

✔ Medición y registro de 54 parámetros eléctricos, incluyendo potencia, energía, corriente y voltaje.
✔ Compatible con sistemas monofásicos, bihilos y trifásicos (3 o 4 hilos, balanceados y desbalanceados).
✔ Análisis de armónicos de hasta el 51° orden en corriente y voltaje, permitiendo la detección de distorsiones en la red.
✔ Memoria de valores mínimos y máximos, asegurando un registro detallado del comportamiento de la instalación.
✔ Dos salidas de alarma configurables, facilitando la detección de eventos críticos.

Conectividad y Control Inteligente

✔ Salida digital RS-485 con protocolo MODBUS, permitiendo integración con sistemas de monitoreo industrial.
✔ Protocolo BACnet/IP, facilitando la conexión con BMS y plataformas de automatización.
✔ Compatibilidad con el módulo S4AO (opcional), permitiendo salidas analógicas de corriente o voltaje para monitoreo externo.
✔ Software eCon gratuito, para configuración de parámetros y monitoreo en tiempo real.
✔ Batería de respaldo RTC, asegurando registro preciso de eventos y continuidad operativa.

Pantalla y Diseño Resistente

✔ Pantalla LCD retroiluminada, con 22 páginas configurables y visualización simultánea de 3 parámetros por página.
✔ Visualización de armónicos en una página dedicada, optimizando el análisis de calidad de energía.
✔ Dimensiones compactas (105 x 110 x 60 mm), optimizadas para instalación en tableros eléctricos modulares.
✔ Montaje en riel DIN de 35 mm, compatible con la norma EN 62208.

Alimentación Versátil

✔ Rango de voltaje de alimentación flexible, adaptándose a distintas condiciones operativas:

• 85-253 V CA o 90-300 V CC.
• 20-40 V CA o 20-60 V CC.

Aplicaciones Principales

✔ Monitoreo y gestión de energía en infraestructuras industriales y comerciales.
✔ Integración en BMS y plataformas de automatización de edificios inteligentes.
✔ Análisis de armónicos y calidad de energía en redes trifásicas.
✔ Supervisión de consumos eléctricos para optimización de eficiencia energética.
✔ Gestión remota de parámetros eléctricos en sistemas de distribución y transmisión.

Cumplimiento Normativo y Aplicaciones

El NR30BAC cumple con los estándares del RIC N°17 – Operación y Mantenimiento, asegurando su aplicación en medición de consumo y calidad de energía en infraestructuras industriales y comerciales​ Su compatibilidad con BACnet/IP y Modbus RTU, junto con su capacidad de análisis de armónicos y gestión remota, lo hace ideal para su implementación en sistemas de monitoreo energético, automatización industrial y gestión de redes eléctricas​

Gracias a su precisión en medición, compatibilidad con BMS y conectividad avanzada, el NR30BAC es la solución ideal para ingenieros eléctricos, gestores energéticos y técnicos en monitoreo de redes eléctricas que buscan control eficiente y optimización del consumo en tiempo real.
