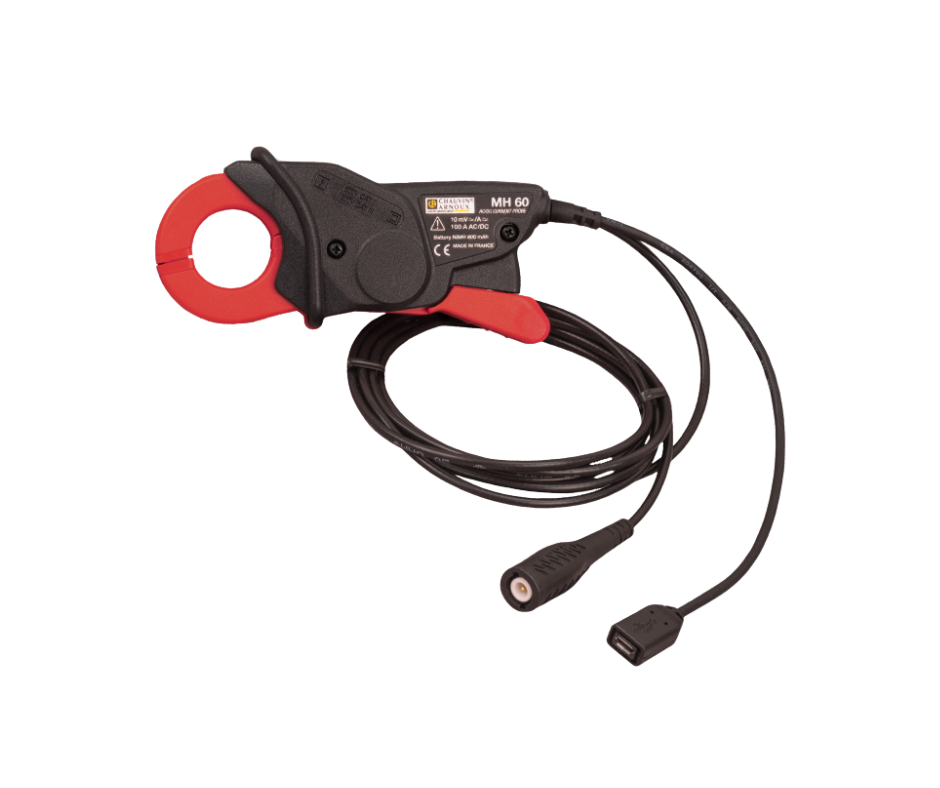

AEMC MH60 / Sonda de corriente CA-CC

Medición profesional de corrientes alternas y continuas con salida BNC aislada

Cod. fabricante: 2153.03

La sonda MH60 permite medir de forma segura y precisa corrientes CA/CC de hasta 100A, ideal para diagnósticos eléctricos con osciloscopios. Su salida BNC aislada y alimentación recargable garantizan máxima portabilidad y confiabilidad. Aporta lecturas directas en mV y ancho de banda hasta 1 MHz, cumpliendo con IEC 61010-2-032. Incluye protección IP40 e integración segura según RIC N°19 para mediciones con registradores u osciloscopios en puesta en servicio o mantenimiento.

Cotizar

Consulte disponibilidad

SKU: 27001705016208 Categoría: Sondas y sensores de corriente

Medición de corriente AC/DC precisa y segura en entornos profesionales

La sonda MH60 es un accesorio de alto rendimiento diseñado para medir corriente alterna (AC) y continua (DC) con precisión, utilizando cualquier osciloscopio con entrada BNC. Gracias a su capacidad de medición de 0,5 A a 100 A y su salida proporcional de 10 mV/A, ofrece un monitoreo fiable de formas de onda con fidelidad técnica, incluso en frecuencias elevadas (hasta 1 MHz a -3 dB).

Es especialmente útil en trabajos de mantenimiento preventivo, análisis de eficiencia energética y puesta en servicio de instalaciones, permitiendo visualizar corrientes de arranque, consumo dinámico y fenómenos transitorios. Su estructura ergonómica permite el acceso a zonas estrechas, y su batería recargable (hasta 8 horas de autonomía) ofrece independencia total del entorno.

El cable de salida de 1,9 metros con terminación BNC brinda una conexión segura y directa al equipo de medición. El instrumento se ajusta perfectamente a aplicaciones bajo normativas chilenas, específicamente RIC N°19 para puesta en servicio y mediciones auxiliares, y cumple con las exigencias de seguridad IEC 61010-2-032 (300V CAT III) y compatibilidad electromagnética EN 61326-1.

Ventajas destacadas:

Alta fidelidad en medición de corriente AC/DC hasta 100A.
Salida directa para osciloscopio (10 mV/A) con respuesta rápida y sin distorsión.
Batería recargable vía micro USB y opción de uso con adaptador de 5V.
Protección IP40 (IK04) y categoría de seguridad 300V CAT III.
Ideal para uso en laboratorio, mantenimiento industrial, educación técnica y auditorías SEC.

Aplicaciones clave:

Verificación de señales en motores, variadores de frecuencia, fuentes de alimentación y cuadros eléctricos.
Diagnóstico y registro de transitorios con osciloscopios o analizadores portátiles.
Medición de corriente de prueba durante ensayos de aislamiento o continuidad.

Especificaciones Tecnicas

Tamaño máximo del conductor	1,02″ (26 mm)
Rango de corriente	100A_CA/CC
Rango de medición	De 0,5 A a 100 A_CA/CC
Salida	10 mV/A
Longitud del cable	1,9 m (6,5 pies)
Terminación de salida	Conector BNC
Precisión (típica)	De 0,5 a 64 A: ±1,15 % ±0,1 mV De 64 a 90 A: ±4% De 90 a 100 brazos: ±5 %
Cambio de fase a 50 Hz	±1°
Ancho de banda con filtro	1MHz @ -3dB, 30kHz @ -3dB, 3kHz @ -3dB
Limitación de frecuencia	100Arms a 45kHz de forma continua
Fuente de alimentación	Adaptador de corriente recargable o 5Vdc nimh AAA de 1.2V por micro USB tipo B hembra
Duración de la batería	De 7 a 8 horas de uso continuo
Compatibilidad	Cualquier osciloscopio con entrada BNC
Dimensiones (alto x ancho x profundidad)	5,43 x 1,93 x 1,1″ (138 x 49 x 28 mm)
Peso	200 g (7,04 onzas)
Temperatura de funcionamiento	de -10° a +55°C (de 14° a +122°F); Del 10 al 85 % de humedad relativa
Temperatura de almacenamiento con batería	-4° a +122°F (-20° a +50°C); Del 10 al 85 % de humedad relativa
Grado de contaminación	2
Protección	IK 04, IP40 (mordazas cerradas), IP30 (mordazas abiertas)
EMC	EN 61326-1
Cumplimiento de la seguridad	EN 61010-2-032, 300V CAT III
