PVE PVPM1540X / Trazador de curva I-V para sistemas fotovoltaicos 1500V 40A

Tecnología de medición profesional para strings FV de hasta 1500 V / 40 A

El PVPM1540X de PVE representa la más avanzada solución de diagnóstico portátil para grandes sistemas solares conectados a red, tanto en rangos megavatios como gigavatios. Específicamente diseñado para medir módulos de alta eficiencia, este instrumento permite determinaciones precisas in situ de la curva característica I-U, la potencia pico (Pmáx), y parámetros eléctricos como Rs y Rp, incluso bajo condiciones ambientales reales.

Aplicación en terreno

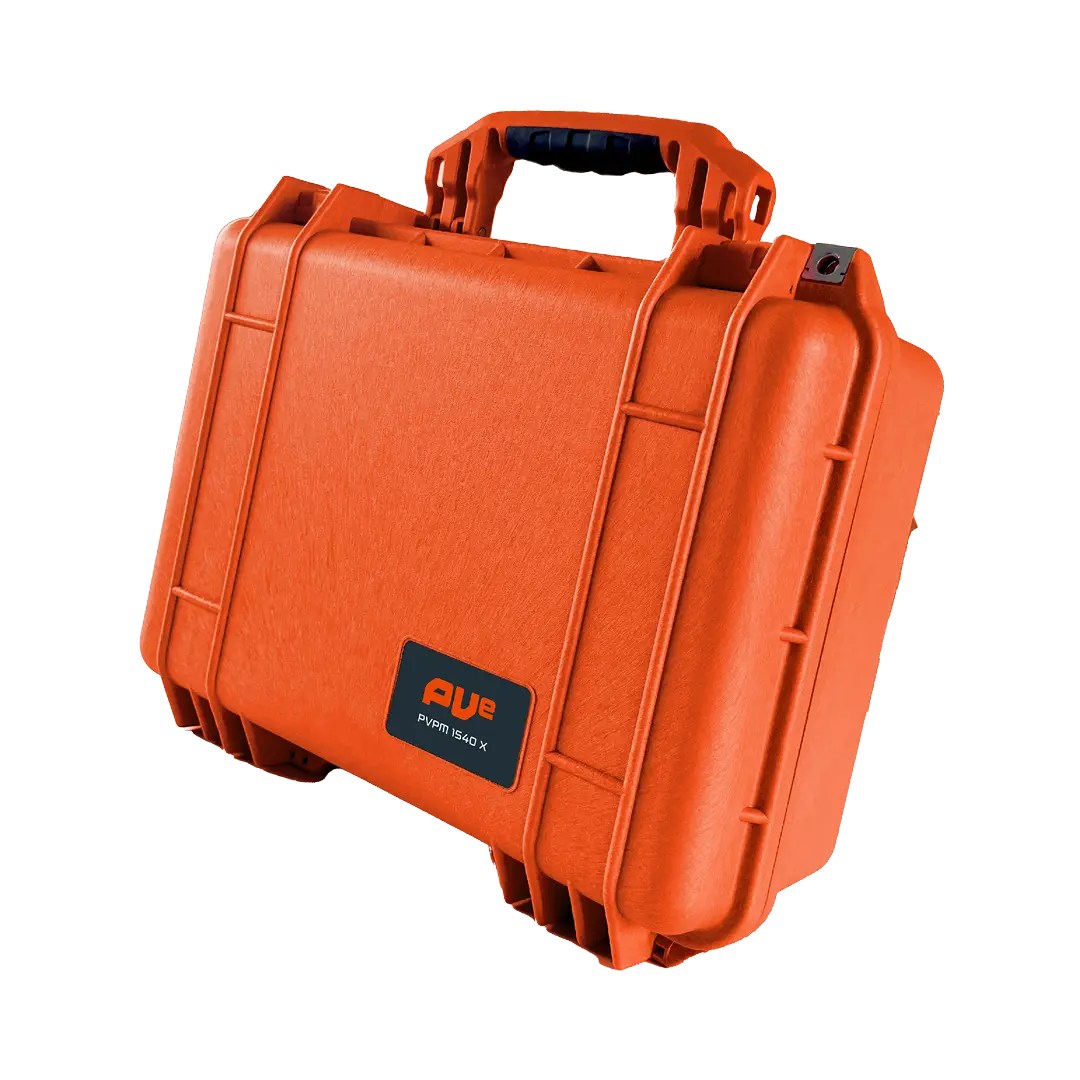

Gracias a su diseño robusto en estuche Peli con protección IP67, es posible operar en entornos exigentes como parques solares industriales, plantas en desierto o zonas de alta humedad. Su batería interna de iones de litio de 99,6 Wh permite hasta 8 horas de autonomía, ideal para mediciones en terreno.

Rango de medición y precisión

• Voltaje: 25 V, 100 V, 500 V, 1500 V

• Corriente: 2 A, 5 A, 10 A, 40 A

• Temperatura del módulo: de -40 °C a +100 °C (sensor Pt1000)

• Irradiancia: 0 – 1300 W/m² (sensor monocristalino calibrado incluido)

• Precisión curva I-U: ±1 %

• Tolerancia Pmáx: ±5 %

• Reproducibilidad: ±2 %

El dispositivo utiliza una frecuencia de muestreo de hasta 100 kHz con una resolución de hasta 0,001 A y 0,01 V, lo que permite detectar con precisión cambios en curvas de módulos y detectar mismatches, PID, LID o fallas de conexión.

Diferenciales tecnológicos clave

• Medición ultrarrápida: >20 ms por módulo, sin afectación capacitiva.

• Evaluación gráfica inmediata: pantalla táctil TFT visible a plena luz solar.

• Manejo intuitivo por menú o conexión USB a PC (Windows).

• Cableado a 4 hilos para evitar errores sistemáticos.

• Sensor de irradiancia calibrado con soporte de acero inoxidable.

• Medición simultánea de temperatura trasera del módulo (RTD PT100).

• Medición en condiciones reales bajo la curva solar.

Normas y compatibilidad

• Cumple IEC 61829 para caracterización I-V bajo condiciones reales.

• Compatible con exigencias de puesta en servicio según RIC N°19, para proyectos fotovoltaicos conectados a red.

• Ideal para procesos de comisionamiento, validación de rendimiento, inspecciones SEC y mantenimiento predictivo.
