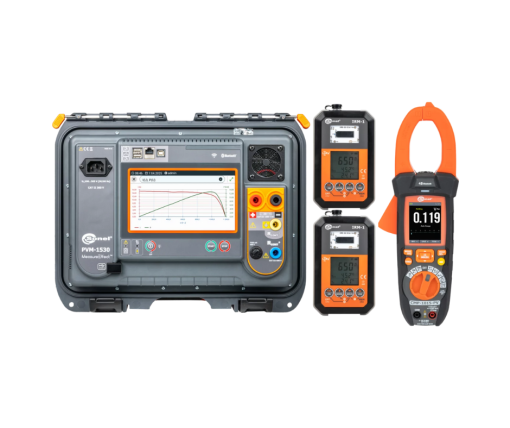

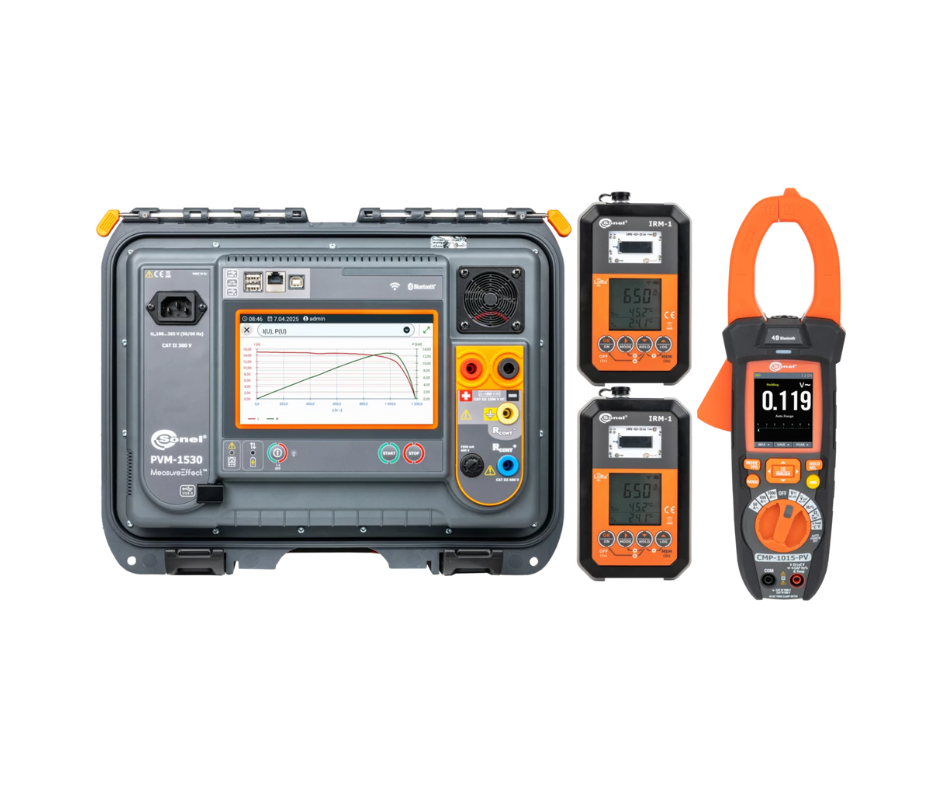

SONEL PVM-1530 Max / Conjunto para mediciones fotovoltaicas y trazador de curva I-V 1500VCC 40A

SONEL PVM-1530 Max / Conjunto para mediciones fotovoltaicas y trazador de curva I-V 1500VCC 40A - Imagen 2

SONEL PVM-1530 Max / Conjunto para mediciones fotovoltaicas y trazador de curva I-V 1500VCC 40A - Imagen 3

SONEL PVM-1530 Max / Conjunto para mediciones fotovoltaicas y trazador de curva I-V 1500VCC 40A

Solución integral para diagnóstico, seguridad y eficiencia en sistemas solares

Cod. fabricante: WMESPVM1530MAX

El SONEL PVM-1530 Max es un sistema integral de medición fotovoltaica hasta 1500 V DC, diseñado para evaluar curvas I-V, potencia y aislamiento en paneles bifaciales y de alta eficiencia. Con sincronización automática a condiciones STC, conectividad inalámbrica y gran pantalla táctil, ofrece resultados exactos y trazables en cualquier entorno solar.

Cotizar

Consulte disponibilidad

SKU: 22001400315519 Categoría: Instrumentacion Fotovoltaica Etiqueta: Trazador de curva I-V SONEL

SONEL PVM-1530 Max — sistema completo para control técnico de instalaciones fotovoltaicas

El kit PVM-1530 Max (Índice: WMESPVM1530MAX) está diseñado para auditorías SEC, mantenimiento técnico y certificación de sistemas solares fotovoltaicos, integrando tres instrumentos especializados que trabajan en conjunto mediante comunicación inalámbrica Bluetooth, Wi-Fi y LoRa.

1. Medidor para instalaciones fotovoltaicas SONEL PVM-1530

El PVM-1530 es el componente principal del sistema. Permite realizar:

Mediciones de categoría 1 y 2 según EN 62446-1 y EN 61829.
Ensayos de aislamiento hasta 1500 V DC, medición de características I-U y P-U, y conversión automática a condiciones STC (EN IEC 60891) mediante los sensores IRM-1.
Pruebas de diodos de bloqueo y bypass (1000/1500 V DC), resistencia de conductores de protección y compensación con corriente de ±200 mA, y medición simultánea de RISO+ y RISO–.
Medición de potencia AC/DC, frecuencia y polaridad automática.

Cuenta con pantalla táctil a color, memoria estructurada, interfaz intuitiva y carcasa hermética resistente, adecuada para trabajos en terreno.
La función reSYNC sincroniza automáticamente los datos ambientales del IRM-1 incluso tras una desconexión temporal, garantizando la integridad de las mediciones.

2. Medidores de radiación solar y temperatura SONEL IRM-1 (2 unidades)

El IRM-1 mide irradiancia (W/m² o BTU/ft²·h), temperatura del panel y ambiente, ángulo de inclinación y orientación solar.
Dispone de:

Interfaz LoRa para comunicación de largo alcance con el PVM-1530.
Registrador interno de 5000 mediciones y memoria de 999 celdas.
Brújula y sensor de inclinación integrados.
Carcasa IP65 resistente al polvo y al agua, apta para uso exterior.

Es una herramienta esencial para diagnóstico de sombreado, evaluación de rendimiento y diseño de sistemas fotovoltaicos.

3. Pinza amperimétrica SONEL CMP-1015-PV

Complementa el sistema midiendo:

Corriente y tensión DC/AC hasta 1500 V (ampliable a 3000 V con adaptador AHV-3).
Corriente de irrupción (INRUSH), componentes Low Z y VFD.
Registro gráfico y conexión Bluetooth para transmisión directa a la aplicación Sonel Multimeter Mobile.

Su pantalla de alto brillo y linterna incorporada facilitan el trabajo tanto a pleno sol como en condiciones de baja iluminación.
La carcasa de goma resistente asegura durabilidad y precisión en entornos fotovoltaicos exigentes.

Comunicación, software y compatibilidad

El PVM-1530 Max ofrece conectividad Bluetooth, Wi-Fi y LoRa, facilitando la transferencia de datos al software Sonel Reader y la generación de reportes mediante Sonel Reports Plus.
Permite la gestión estructurada de proyectos fotovoltaicos, integrando todas las mediciones ambientales, eléctricas y de seguridad en un solo sistema.

Seguridad y resistencia

Diseñado para operar en ambientes exigentes, el maletín PVM-1530 Max protege los equipos con carcasa resistente y hermética, garantizando seguridad eléctrica, precisión y durabilidad conforme a normas IEC y EN 61010-1.

Aplicaciones típicas:

Verificación de rendimiento de plantas solares.
Auditorías SEC y certificación de instalaciones FV.
Mantenimiento predictivo y pruebas de seguridad eléctrica.
Diseño y evaluación de sistemas bifaciales y de alta eficiencia.

Documentacion

Folleto SONEL PVM-1530

Especificaciones Tecnicas

PVM-1530 | Especificaciones

Parámetro	Rango de medición	Rango de display	Resolución	Precisión
Tensión
Tensión AC	0,0 V…1000,0 V	0,0 V…1000,0 V	0,1 V	±(2% v.m. + 6 dígitos)
Tensión DC	0,0 V…1500,0 V	0,0 V…1500,0 V	0,1 V	±(0,5% v.m. + 2 dígitos)
Frecuencia	10,0 Hz…100,0 Hz	0 Hz…100,0 Hz	0,1 Hz	±(0,5% v.m. + 2 dígitos)
Corriente de cortocircuito I_SC
Tensión 1500 V DC	0,00…30,00 A	0,00…30,00 A	0,01 A	±(1% v.m. + 2 dígitos)
Tensión 1000 V DC	0,00…40,00 A	0,00…40,00 A	0,01 A	±(1% v.m. + 2 dígitos)
Resistencia de aislamiento
Resistencia de aislamiento en el lado de AC
• Tensión de medición 250 V	250 kΩ…200 MΩ según EN IEC 61557-2	0,0 kΩ…200,0 MΩ	desde 0,1 kΩ	±(3% v.m. + 8 dígitos)
• Tensión de medición 500 V	500 kΩ…500 MΩ según EN IEC 61557-2	0,0 kΩ…500,0 MΩ	desde 0,1 kΩ	±(3% v.m. + 8 dígitos)
• Tensión de medición 1000 V	1000 kΩ…1,000 GΩ según EN IEC 61557-2	0,0 kΩ…1,000 GΩ	desde 0,1 kΩ	±(3% v.m. + 8 dígitos)
Resistencia de aislamiento en el lado de DC
• Tensión de medición 250 V / 500 V / 1000 V / 1500 V	250 kΩ…500 MΩ según EN IEC 61557-2	0,0 kΩ…500,0 GΩ	desde 0,1 kΩ	±(8% v.m. + 8 dígitos)
Resistencia de los conductores de protección y compensatorios
Medición de la resistencia de los conductores de protección y compensatorios con la corriente de ±200 mA	0,10 Ω…1999 Ω según EN IEC 61557-4	0,00 Ω…1999 Ω	desde 0,01 Ω	desde ±(2% v.m. + 3 dígitos)
Corriente de trabajo	como para CMP-1015-PV	como para CMP-1015-PV	como para CMP-1015-PV	como para CMP-1015-PV
Potencia activa	0,0 kW…999,0 kW	0,0 kW…999,0 kW	0,1 kW	±(6% v.m. + 5 dígitos)

«v.m.» – valor medido

IRM-1 | Especificaciones

Parámetro	Rango de medición	Rango de display	Resolución	Precisión
Irradiancia
Medición en W/m²	0 W/m² …1400 W/m²	0 W/m² …1400 W/m²	1 W/m²	±(5% v.m. + 2 dígitos)
Medición en BTU/ft² h	0 BTU/ft² h…444 BTU/ft² h	0 BTU/ft² h…444 BTU/ft² h	1 BTU/ft²h	±(5% v.m. + 2 dígitos)
Temperatura PV y ambiente
Medición en °C	-20,0°C…100,0°C	-20,0°C…100,0°C	0,1°C	±(1% v.m. + 5 dígitos)
Medición en °F	-4,0°F…212,0°F	4,0°F…212,0°F	0,1°F	±(1% v.m. + 5 dígitos)
Ángulo de inclinación	-90°…+90°	-90°…+90°	1°	±2°
Dirección de ubicación: brújula	0°…360°	0°…360°	1°	±5°

«v.m.» – valor medido
