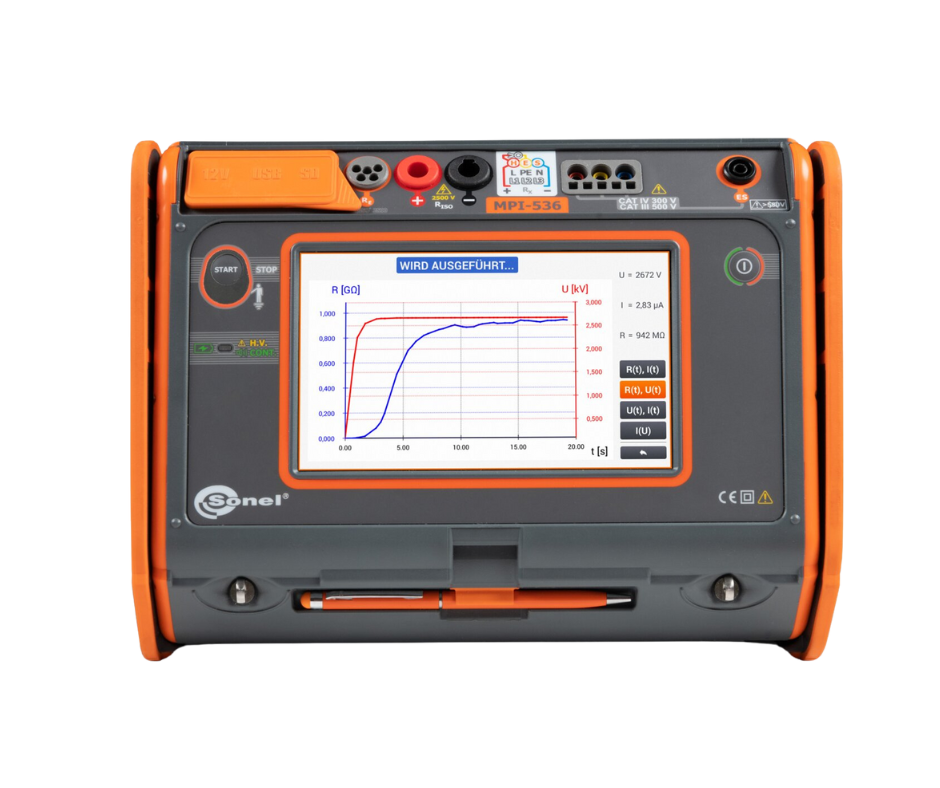

SONEL MPI-536 / Medidor multifunción de parámetros del sistema eléctrico

Name: SONEL MPI-536 / Medidor multifunción de parámetros del sistema eléctrico
SKU: 22003501410552
Availability: InStock

CL$3.895.227 NETO

Ensayo integral de puesta en servicio con secuencias automáticas y análisis gráfico de aislamiento

Cod. fabricante: WMPLMPI536

El MPI-536 permite verificar todas las variables críticas de una instalación eléctrica residencial, comercial o industrial, incluyendo pruebas de RCD, resistencia de aislamiento hasta 2500 V, bucle de defecto, puesta a tierra y continuidad. Cumple RIC N°17 y normas IEC.

Cotizar

Consulte disponibilidad

SKU: 22003501410552 Categoría: Equipos Multifuncion Etiquetas: Comprobador de instalaciones multifuncion, Equipo multifuncion para comprobacion de instalaciones eléctricas Marca: SONEL

Verificador avanzado para ensayos de seguridad eléctrica con interfaz gráfica e informes automatizados

El Sonel MPI-536 es un medidor multifunción profesional de alta gama, diseñado para validar la seguridad eléctrica de instalaciones nuevas o existentes conforme a la normativa chilena RIC N°17 – Operación y Mantenimiento de Instalaciones y estándares internacionales como IEC 60364, IEC 61557, IEC 61010 y IEC 61008/62423 para RCD.

Capacidades técnicas principales:

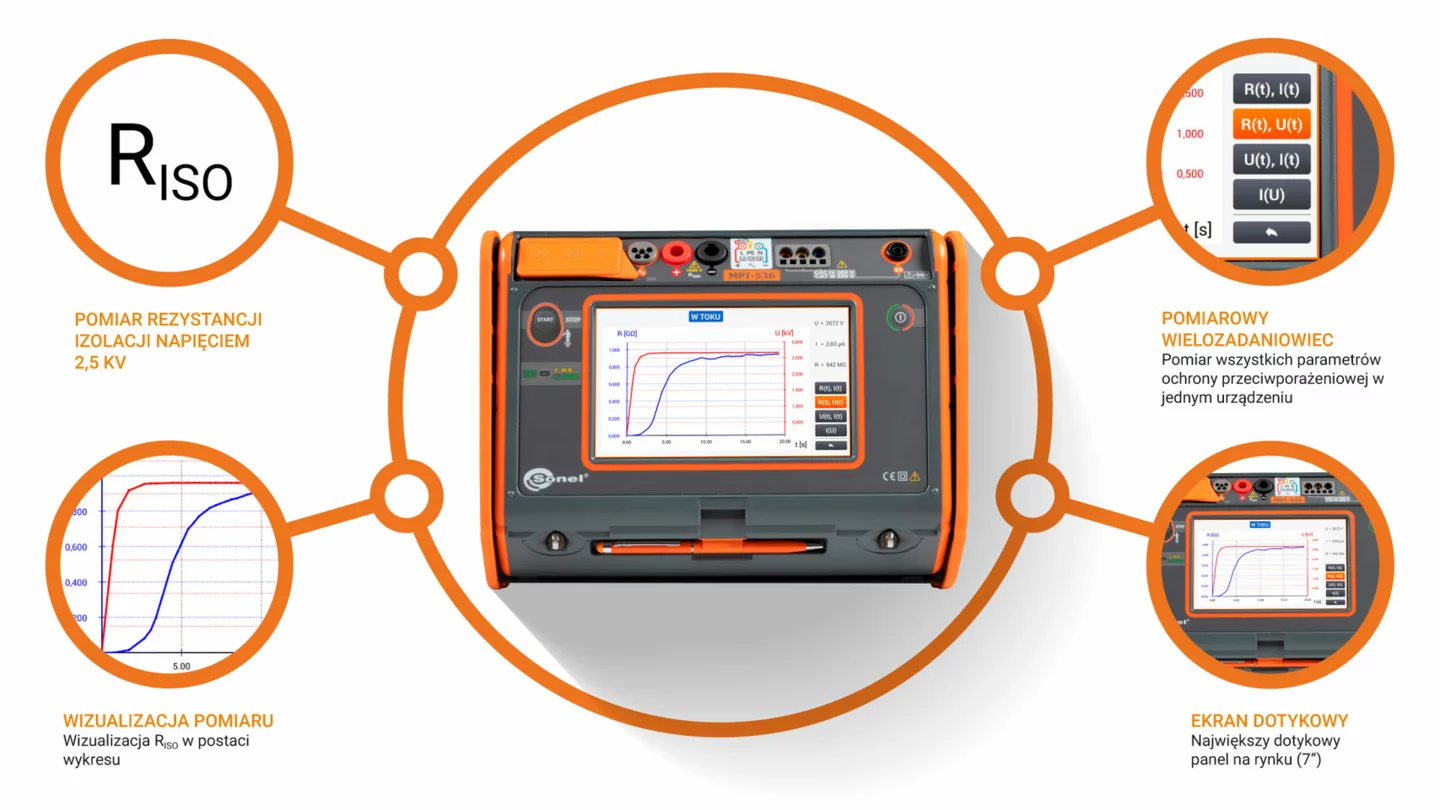

Resistencia de aislamiento hasta 2,5 kV, con análisis gráfico R(t), U(t), I(t), coeficientes DAR/PI.
Ensayos de interruptores diferenciales (RCD) tipo AC, A y B con modo Auto.
Medición de impedancia de bucle de defecto, incluso en presencia de RCD sin desconexión.
Medición de puesta a tierra con 4 métodos (incluye resistividad del terreno).
Verificación de continuidad de conductores de protección y equipotenciales.

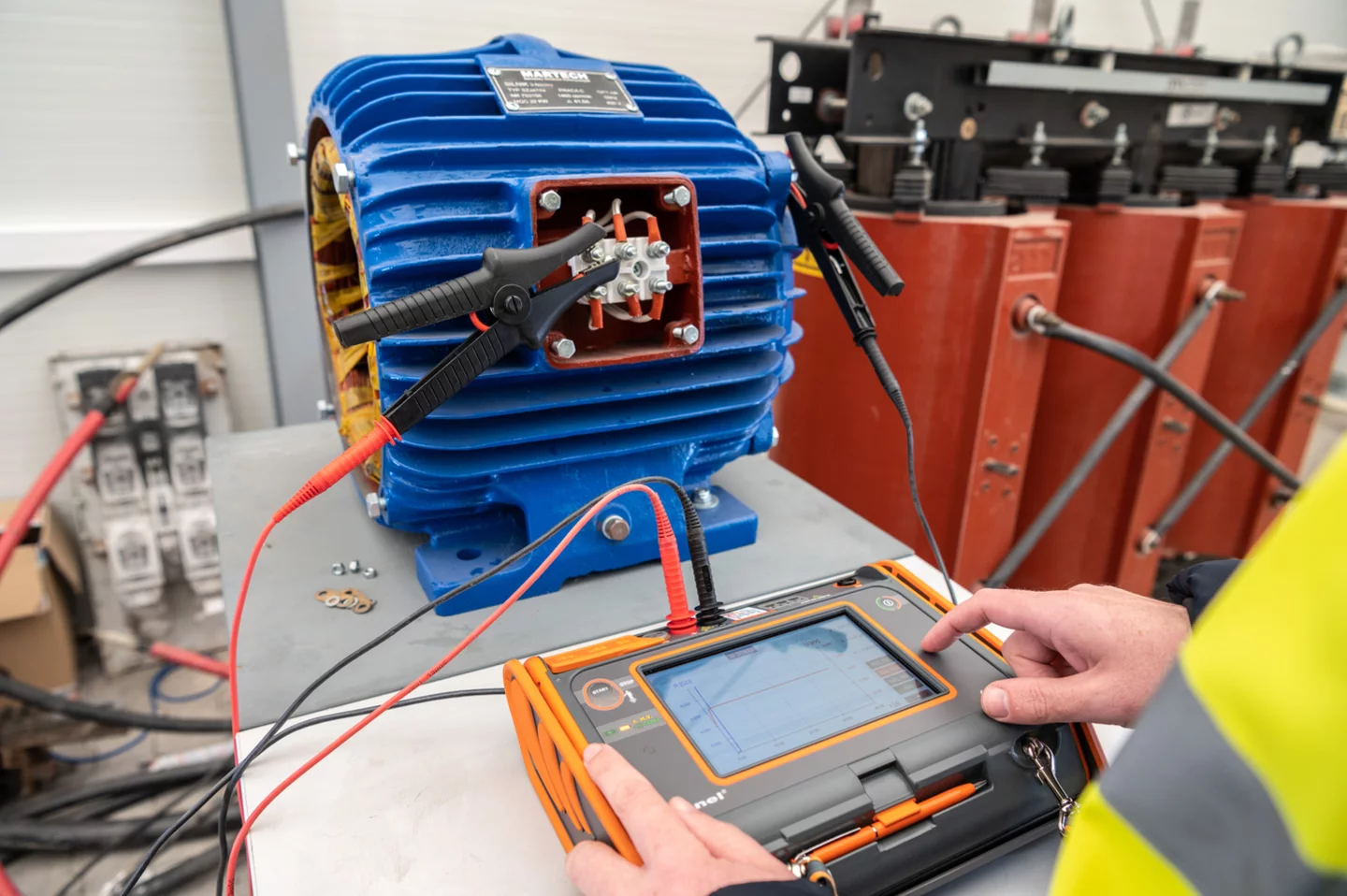

Secuencia de fases y sentido de giro de motores.
Medición de iluminación y tensión de red.

Automatización y productividad:

AutoTest programable: configuraciones personalizadas para secuencias de ensayo repetibles.

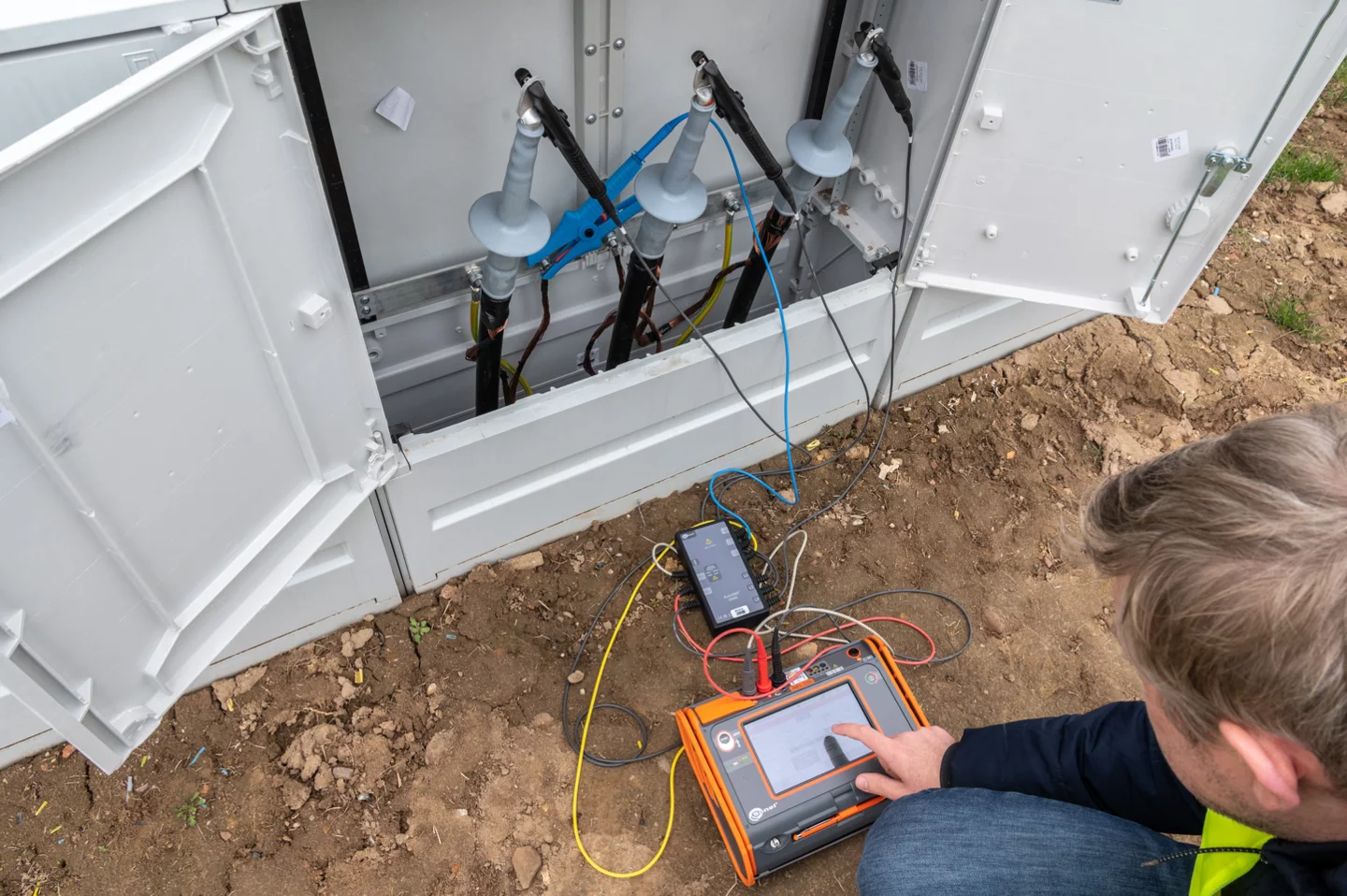

Compatible con adaptador AutoISO-2500 para pruebas simultáneas en cables de 3, 4 o 5 hilos sin reconexión manual.
Resultados trazables e informes automáticos con Sonel Reports PLUS o Sonel Reader.

Interfaz gráfica profesional:

Pantalla táctil de 7” a color (800×480 px).
Visualización simultánea de múltiples parámetros y gráficos de diagnóstico.
Interfaz amigable incluso con guantes dieléctricos, incluye lápiz especial.
Sistema de ayuda integrada con esquemas de conexión ilustrados.

Resistencia y diseño:

Carcasa robusta con IP51, protegida contra polvo y salpicaduras.
Estructura reforzada con tapa protectora de pantalla.
Diseño portátil y modular: fácil de transportar y operar en terreno.

Conectividad y gestión de datos:

USB, microSD, Wi-Fi y Bluetooth para transferencia y respaldo.
Almacenamiento ampliable mediante tarjeta externa.
Compatibilidad con software Sonel Reports PLUS para generar informes técnicos normativos y exportar datos en formatos estándar.

Aplicaciones:

Puesta en servicio y validación eléctrica conforme a RIC N°17.
Auditorías eléctricas SEC y cumplimiento de protocolos internos de seguridad.
Mantenimiento predictivo en instalaciones críticas (hospitales, minería, energía, edificios inteligentes).
Verificación integral en instalaciones fotovoltaicas, industriales o terciarias.

Documentacion

Folleto SONEL MPI-536

Especificaciones Tecnicas

Funciones de medición	Rango de medición	Rango de display	Resolución	Precisión
Bucle de cortocircuito
Bucle de cortocircuito Z_L-PE, Z_L-N, Z_L-L	0,13 Ω…1999,9 Ω según IEC 61557	0,000 Ω…1999,9 Ω	desde 0,01 Ω	±(5% v.m. + 30 dígitos)
Bucle de cortocircuito Z_L-PE en modo RCD	desde 0,50 Ω…1999 Ω según IEC 61557	0,00 Ω…1999 Ω	desde 0,01 Ω	desde ±(6% v.m. + 5 dígitos)
Parámetros de los RCD
Prueba del interruptor RCD y medición del tiempo de actuación t_A corriente de medición 0,5 I_Δn, 1 I_Δn, 2 I_Δn, 5 I_Δn
RCD de tipo general y de retardo corto	0 ms…300 ms	0 ms…300 ms	1 ms	desde ±(2% v.m. + 2 dígitos)
selectivo RCD	0 ms…500 ms	0 ms…500 ms	1 ms	desde ±(2% v.m. + 2 dígitos)
Medición de la corriente de disparo I_A corriente de medición 0,2 I_Δn…2,0 I_Δn
para una corriente diferencial sinusoidal (tipo AC)	3,3 mA…1000 mA	3,3 mA…1000 mA	desde 0,1 mA	±5% I_Δn
para una corriente diferencial unidireccional y unidireccional con una componente de 6 mA de corriente continua (tipo A)	3,5 mA…700 mA	3,5 mA…700 mA	desde 0,1 mA	±10% I_Δn
para una corriente diferencial continua (tipo B)	2,0 mA…1000 mA	2,0 mA…1000 mA	desde 0,1 mA	±10% I_Δn
Resistencia de la toma de tierra
Método de 3- y 4-cables	desde 0,50 Ω…1,99 kΩ según IEC 61557-5	0,00 Ω…1,99 kΩ	desde 0,01 Ω	desde ±(2% v.m. + 3 dígitos)
Método de 3-cables + pinza	0,00 Ω…1,99 kΩ	0,00 Ω…1,99 kΩ	desde 0,01 Ω	desde ±(2% v.m. + 4 dígitos)
Método de dos pinzas	0,00 Ω…99,9 kΩ	0,00 Ω…99,9 kΩ	desde 0,01 Ω	desde ±(10% v.m. + 4 dígitos)
Resistividad del suelo	0,0 Ω m…99,9 kΩm	0,0 Ωm…99,9 kΩm	desde 0,1 Ωm	Depende de la precisión de la medición R_E
Resistencia de aislamiento
Tensión de medición 10 V	10 kΩ…9,99 MΩ según IEC 61557-2	0 kΩ…9,99 MΩ	desde 1 kΩ	desde ±(3% v.m. + 8 dígitos)
Tensión de medición 50 V	50 kΩ…250 MΩ según IEC 61557-2	0 kΩ…250 MΩ	desde 1 kΩ	desde ±(3% v.m. + 8 dígitos)
Tensión de medición 100 V	100 kΩ…500 MΩ según IEC 61557-2	0 kΩ…500 MΩ	desde 1 kΩ	desde ±(3% v.m. + 8 dígitos)
Tensión de medición 250 V	250 kΩ…999 MΩ según IEC 61557-2	0 kΩ…999 MΩ	desde 1 kΩ	desde ±(3% v.m. + 8 dígitos)
Tensión de medición 500 V	500 kΩ…2,00 GΩ según IEC 61557-2	0 kΩ…2,00 GΩ	desde 1 kΩ	desde ±(3% v.m. + 8 dígitos)
Tensión de medición 1000 V	1000 kΩ…3,00 GΩ según IEC 61557-2	0 kΩ…3,00 GΩ	desde 1 kΩ	desde ±(3% v.m. + 8 dígitos)
Tensión de medición 1500 V	1500 kΩ…5,00 GΩ según IEC 61557-2	0 kΩ…5,00 GΩ	desde 1 kΩ	desde ±(3% v.m. + 8 dígitos)
Tensión de medición 2500 V	2500 kΩ…9,99 GΩ según IEC 61557-2	0 kΩ…9,99 GΩ	desde 1 kΩ	desde ±(3% v.m. + 8 dígitos)
Resistencia de los conductores de protección y compensatorios
Medición de la resistencia de los conductores de protección y compensatorios con la corriente de ±200 mA	0,12 Ω…400 Ω según IEC 61557-4	0,00 Ω…400 Ω	desde 0,01 Ω	±(2% v.m. + 3 dígitos)
Medición de resistencia con corriente baja	0,0 Ω…1999 Ω	0,0 Ω…1999 Ω	desde 0,1 Ω	±(3% v.m. + 3 dígitos)
Intensidad de la iluminación
Medición en lux (lx)	0 lx…399,9 klx	0 lx…399,9 klx	desde 0,001 lx	desde ±(2% v.m. + 5 dígitos)
Medición en pie-candela (fc)	0 fc…39,99 kfc	0 fc…39,99 kfc	desde 0,001 fc	desde ±(2% v.m. + 5 dígitos)
Orden de las fases	conforme (correcto), no conforme (incorrecto), tensión U_L-L: 95 V…500 V (45 Hz…65 Hz)

“v.m” – valor medido

Peso	7.5 kg
Dimensiones	51 × 20 × 33 cm
